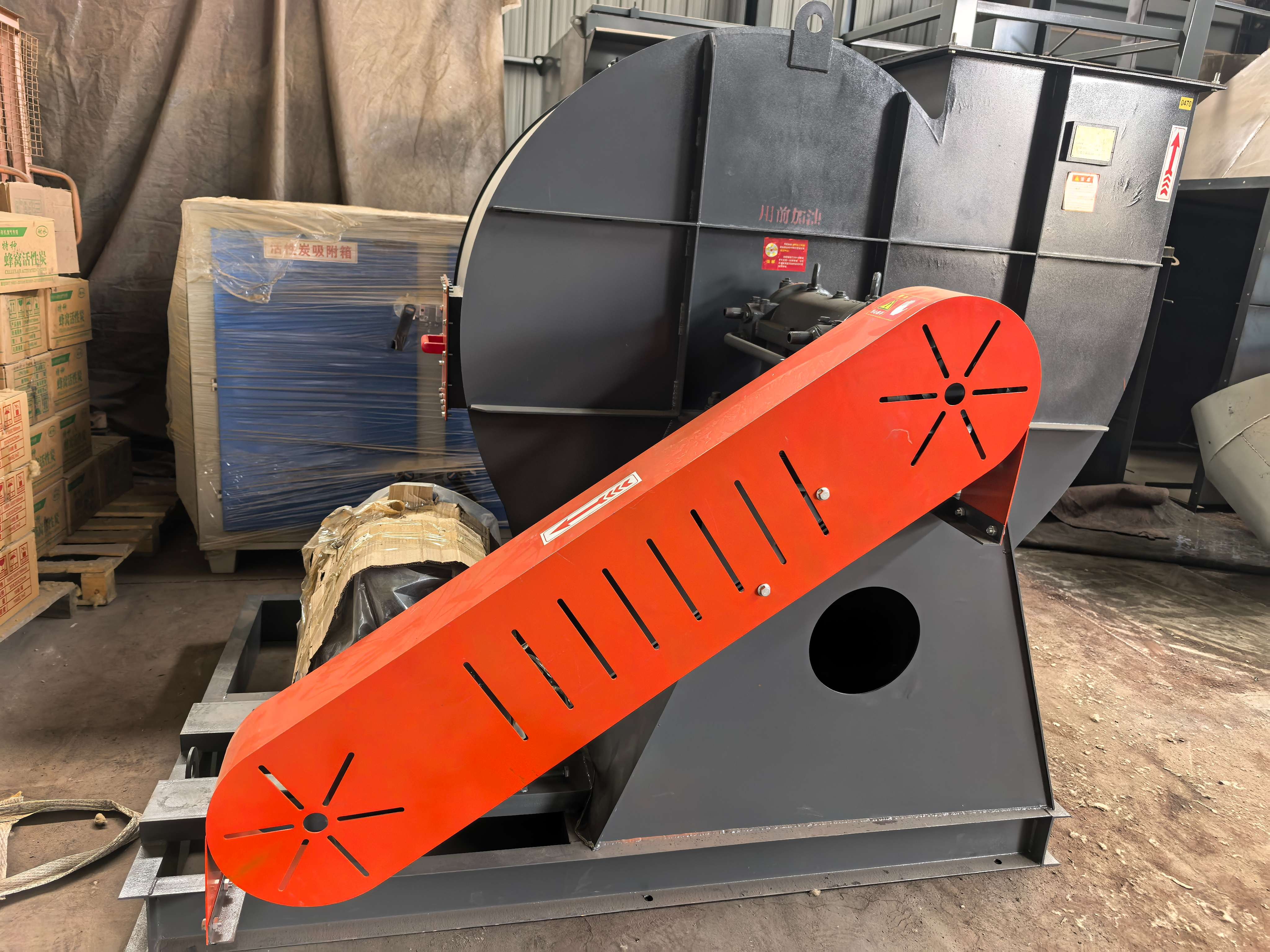

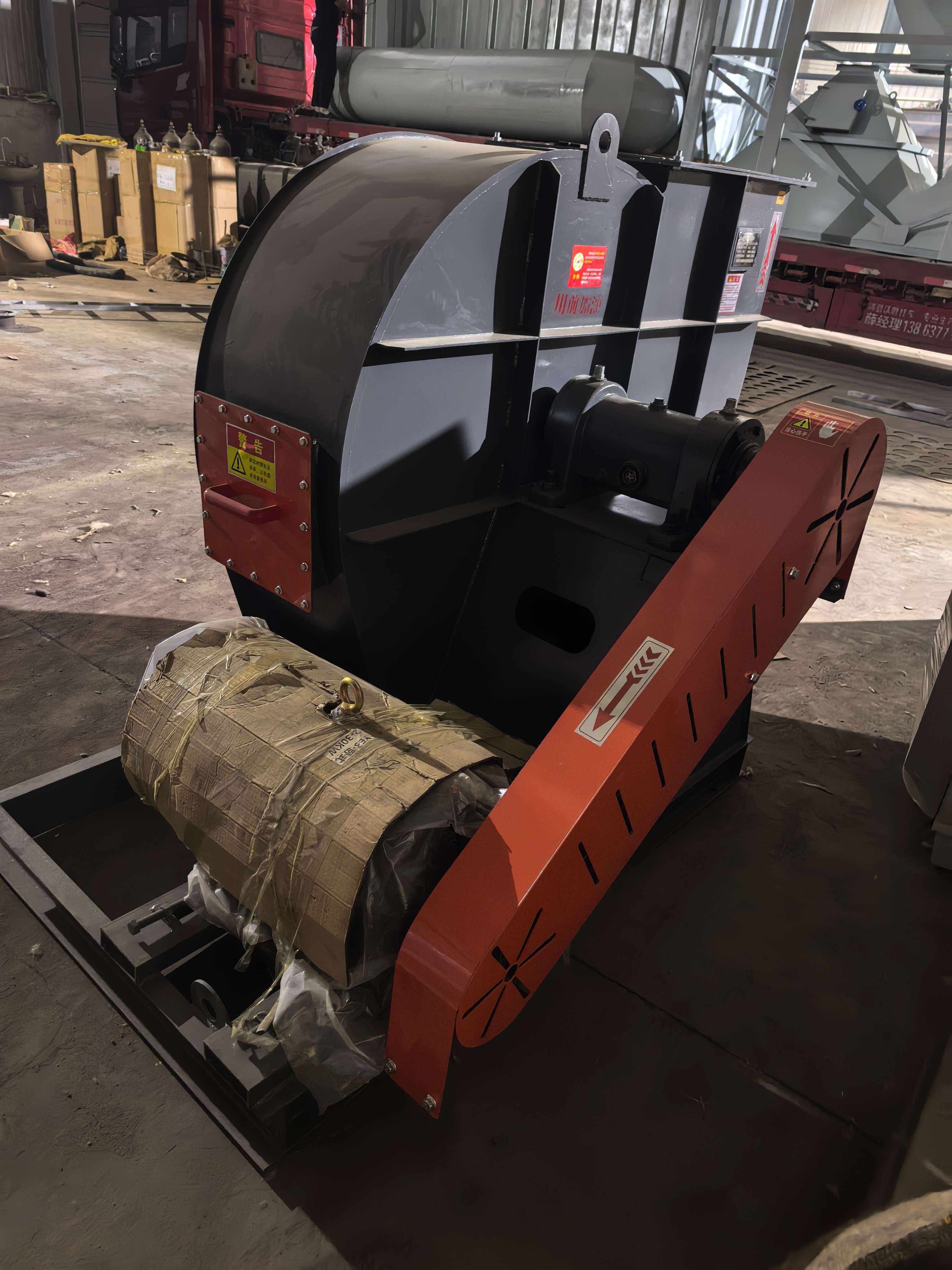

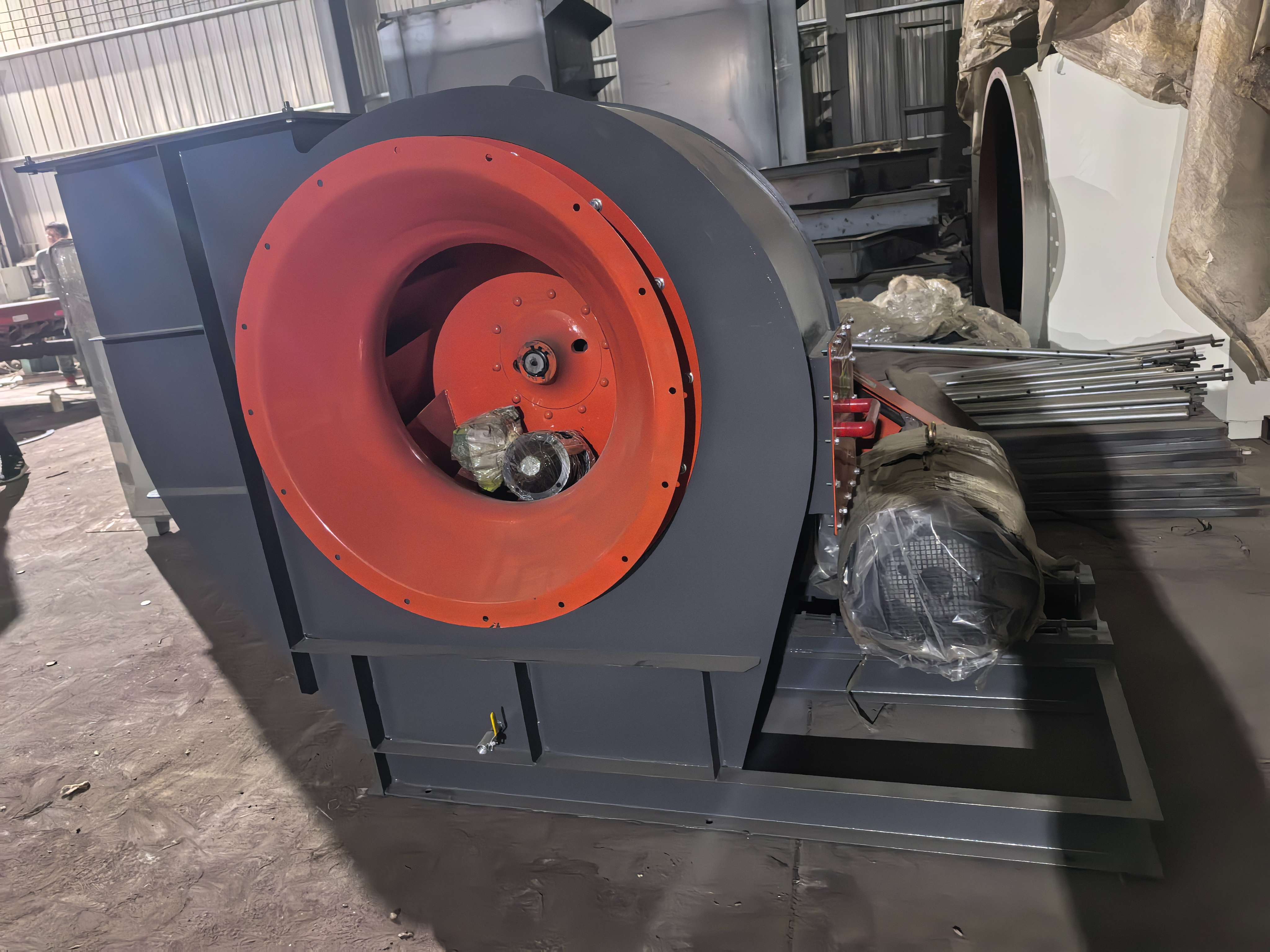

皮帶式風機是工業領域中非常常見的一種離心風機或鼓風機。其核心特征在于電機和風機葉輪之間通過皮帶和皮帶輪進行連接和傳動，這與“直聯式風機”（電機軸直接連接葉輪）和“軸流風機”有顯著區別。

一、 什么是皮帶式風機？

皮帶式風機是一種利用皮帶傳動技術的動力傳遞式風機。它主要由以下部分構成：

電機：提供原始動力。

主動輪：安裝在電機軸上。

從動輪：安裝在風機葉輪軸上。

皮帶：連接主動輪和從動輪，傳遞動力。常見的有V型帶、多楔帶等。

葉輪：風機的核心部件，旋轉時對空氣做功，產生風量和風壓。

機殼：容納葉輪，引導氣流，并將氣體的動能轉化為壓力能。

軸承座：支撐葉輪軸。

底座/支架：用于固定和支撐所有部件。

工作原理：電機啟動，帶動主動輪旋轉，主動輪通過摩擦力驅動皮帶，皮帶再帶動從動輪和葉輪旋轉，從而吸入和排出空氣。

二、 主要特點

優點：

轉速靈活可調：

這是皮帶傳動最大的優勢。通過更換不同直徑的主動輪或從動輪（改變傳動比），可以非常方便地改變葉輪的轉速，從而在同一臺風機上實現風量、風壓的調整，而無需更換電機或變頻器。

電機選擇更自由：

電機無需與風機葉輪同軸，可以選擇標準轉速的電機（如4極電機1450 RPM），通過皮帶輪變速來滿足葉輪所需的高或低的轉速，降低了電機成本和選型難度。

過載保護作用：

當風機葉輪出現卡死或負載突然急劇增大時，皮帶可能會打滑，從而保護電機不被燒毀（起到一個簡單的安全離合器的作用）。

隔離振動與熱量：

電機和風機本體通過皮帶分離，因此電機的振動和熱量不會直接傳遞到風機軸承和機殼上，有利于延長風機軸承壽命，運行更平穩。

維護相對方便：

更換皮帶、皮帶輪等易損件相對容易，無需對中電機和風機的精確同軸度（雖然皮帶輪對中也很重要，但要求低于直聯式）。

缺點：

傳動效率較低：

皮帶傳動存在摩擦損失，其傳動效率（通常在95%左右）低于直聯傳動（接近100%），會有一定的能量損失。

需要定期維護：

皮帶是易損件，長期運行后會老化、松弛、磨損，需要定期檢查張緊力并更換，增加了維護成本和工作量。

占用空間大：

由于需要布置皮帶輪和皮帶，其整體結構通常比直聯式風機更龐大，需要更大的安裝空間。

噪音可能更大：

皮帶傳動本身可能會產生摩擦噪音，如果維護不當（如皮帶未對正），會產生額外的噪音和振動。

三、 與直聯式風機的對比

特性 皮帶式風機 直聯式風機

傳動方式 皮帶、皮帶輪 聯軸器或電機直軸

轉速 可通過皮帶輪靈活改變 固定（與電機轉速相同）

效率 較低（有皮帶傳動損失） 高（幾乎100%）

維護 需定期維護皮帶 維護簡單，基本無需維護

空間 占用空間大 結構緊湊，占地小

成本 初期設備成本可能較低 通常較高（尤其是需要變頻調速時）

適用場景 需靈活調整工況、空間充足的場合 空間受限、要求高效率、工況穩定的場合

四、 主要應用領域

皮帶式風機因其靈活的調速特性，被廣泛應用于需要根據不同工況調節風量風壓的場合：

通風換氣：工廠車間、倉庫、地下車庫、農業大棚的通風。

廢氣處理：作為洗滌塔、活性炭吸附箱等環保設備的配套風機。

氣力輸送：輸送粉末、顆粒狀物料。

鍋爐助燃/引風：為鍋爐提供燃燒所需空氣或引出煙氣。

烘干系統：提供烘干設備所需的熱風循環。

水產養殖：為魚池增氧。

五、 選型與維護要點

選型：

風量與風壓：根據工藝需求確定核心參數。

介質特性：考慮氣體的溫度、濕度、腐蝕性、是否含塵塵等，以選擇合適的材質（如普通碳鋼、不銹鋼、PP塑料等）。

轉速要求：根據所需性能確定葉輪轉速，再選擇合適的電機和皮帶輪組合。

安裝空間：確保有足夠空間安裝和維護。

維護：

皮帶張緊力：定期檢查，確保皮帶松緊適中。過松會打滑降低效率，過緊會加劇軸承磨損。

對中度：確保電機皮帶輪和風機皮帶輪在同一平面上，偏差過大會導致皮帶異常磨損和振動。

皮帶更換：成組更換所有皮帶，避免新舊混用導致受力不均。

軸承潤滑：定期為風機和電機軸承加注合適的潤滑脂。
