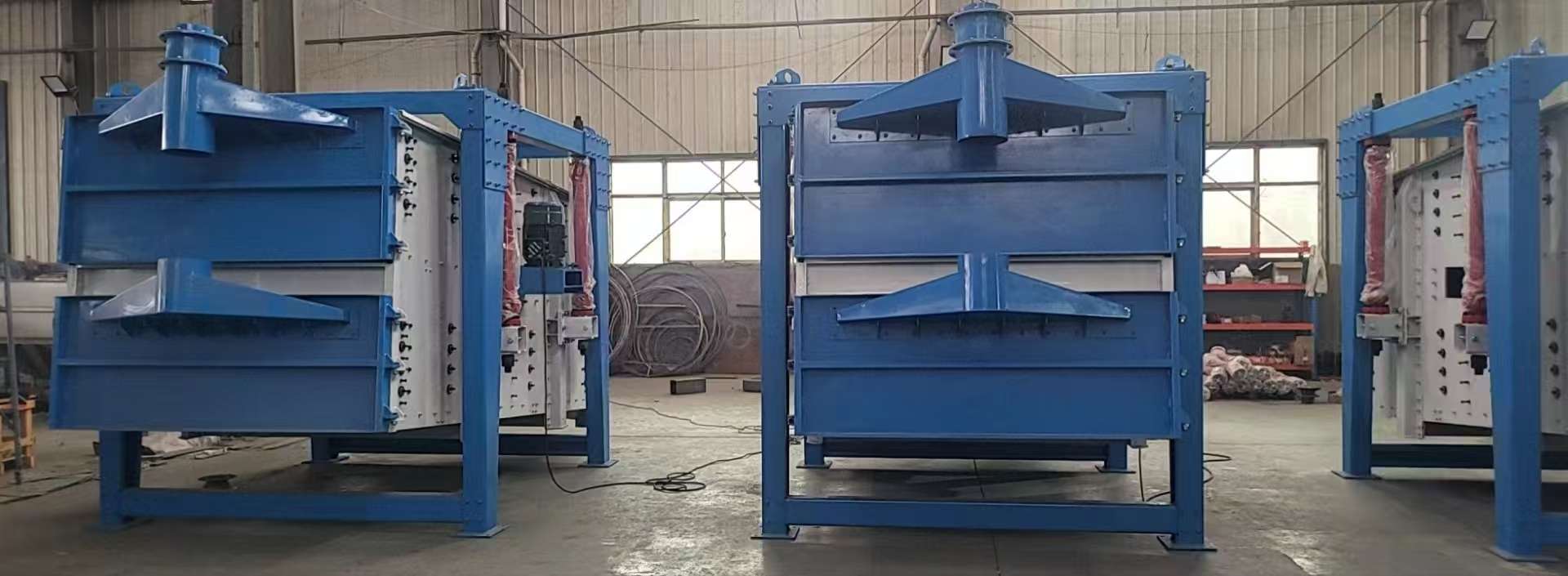

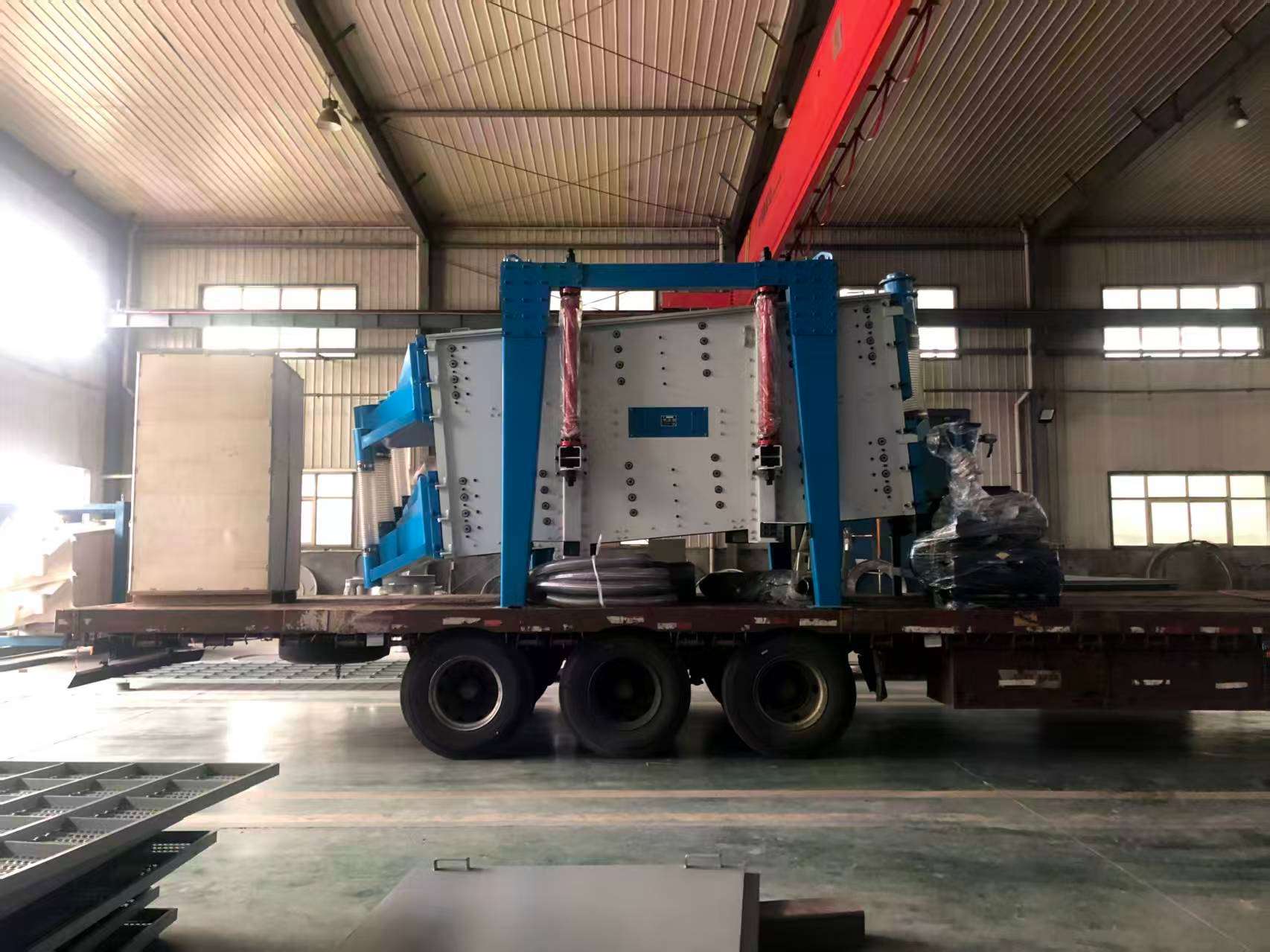

方形搖擺篩使用說明書（工業級精準版）

適配場景：化工、建材、礦山（如脫硫石膏）等行業的大產量、高精度分級，專為方形篩面的直線往復+小幅搖擺復合運動設計，相比圓形篩，更適配流水線對接與大寬度料層分布。

一、設備核心參數（工程選型基準）

參數類別 核心指標 備注

篩面規格 800×800～2000×3000mm（定制） 按實際工況確定有效篩分面積

篩分目數 20～500目 適配細粉至粗顆粒，脫硫石膏推薦120～200目

處理量 5～80t/h 依物料比重、篩分層數、目數浮動

電機功率 1.5～7.5kW 雙電機驅動，保證運動同步性

搖擺頻率 300～600r/min 變頻可調，精準匹配物料流動性

搖擺幅度 0～20mm 偏心距調節，控制物料停留時間

振動方向角 15°～45° 決定物料在篩面的推進速度

允許溫升 軸承≤75℃，電機≤80℃ 連續運行工況標準

二、設備概述與工作原理

1. 設備特點

- 仿人工“搖擺+滑移”運動，無劇烈振動，篩網壽命延長50% 以上；

- 方形篩面適配流水線進料/出料，可直接對接負壓真空上料機等前端設備；

- 多層分級設計（1～5層），一次完成多規格物料分離，密閉式設計杜絕粉塵外泄。

2. 工作原理

雙電機同步驅動偏心機構，使篩箱產生水平直線往復+縱向小幅搖擺的復合運動。物料從進料口均勻落入篩面，在復合運動作用下沿直線擴散軌跡移動：細顆粒透過篩網落入下層接料槽，粗顆粒沿篩面推進至出料口排出，通過調節頻率、幅度與方向角，實現篩分精度與產量的精準平衡。

三、結構組成（核心部件標注）

1. 篩箱總成：方形篩框（碳鋼/不銹鋼）、篩網（沖孔網/編織網/聚氨酯網）、壓網裝置、清網系統（彈跳球/超聲波，適配細粉防堵）；

2. 驅動系統：雙變頻電機、同步傳動軸、偏心激振器、皮帶傳動組件；

3. 減震系統：橡膠復合彈簧、減震支座，降低設備對基礎的動載荷；

4. 機架底座：型鋼焊接，帶調平地腳螺栓，適配工業廠房地面；

5. 電控系統：變頻控制柜、急停按鈕、過載保護，支持手動/自動切換。

四、安裝與調試（精準施工規范）

1. 基礎要求

- 混凝土基礎強度≥C30，平整度誤差≤2mm/m，預留地腳螺栓孔（孔徑×深度：Φ18×300mm）；

- 設備安裝間距：側面≥800mm（檢修空間），頂部≥1000mm（換網空間）。

2. 安裝步驟

1. 機架就位，用地腳螺栓固定，通過水平儀調平（縱向/橫向水平度≤0.5mm/m）；

2. 安裝減震彈簧與篩箱，確保彈簧垂直度一致，無偏斜；

3. 連接驅動系統，調整皮帶張緊度（按壓皮帶下沉量10～15mm為合格）；

4. 對接進料/出料管道，采用柔性密封連接，避免硬連接產生共振；

5. 接線：接地電阻≤4Ω，防爆工況按Ex d II CT4標準接線。

3. 空載調試（必做步驟）

1. 點動電機，確認轉向一致（雙電機同向旋轉），無卡滯、異音；

2. 變頻啟動，從低速（300r/min）逐步升至額定轉速，連續運行30分鐘；

3. 檢測振動參數：篩箱振幅偏差≤0.5mm，機架振動速度≤1.1mm/s；

4. 調整偏心距與方向角，直至篩面無物料堆積死角。

五、操作流程（標準化作業）

1. 開機前檢查（每班必做）

- 篩網：無破損、張緊均勻，壓網螺栓扭矩達標（不銹鋼螺栓25N·m）；

- 潤滑：軸承座加注鋰基潤滑脂（型號2#），油位至油窗1/2～2/3；

- 物料：確認進料粒度≤篩網孔徑的3倍，無金屬雜質（前置除鐵器）；

- 電控：變頻器參數鎖定，過載保護設定為電機額定電流的1.1倍。

2. 開機運行（按順序操作）

1. 啟動電控系統，空載運行2分鐘，確認設備無異常；

2. 啟動前端上料設備（如負壓真空上料機），均勻進料（料層厚度控制在20～50mm，依物料比重調整）；

3. 運行中監測：電流穩定（波動≤5%）、軸承溫度≤75℃、篩分出料比例符合工藝要求；

4. 若出現物料堵網，開啟清網系統，或微調頻率（增加5～10r/min）。

3. 停機流程（防物料殘留）

1. 先停止前端上料，待篩面物料完全排空后，關閉清網系統；

2. 降低變頻器轉速至300r/min，運行1分鐘后關閉電機；

3. 切斷總電源，清理篩面與接料槽殘留物料，做好設備運行記錄。

六、維護保養（分級管理）

1. 日常維護（每班）

- 清理篩面、清網裝置積料，檢查篩網是否堵塞；

- 緊固壓網螺栓、電機地腳螺栓，排查管道密封是否漏氣；

- 記錄運行參數（電流、轉速、產量、軸承溫度）。

2. 定期維護（精準周期）

維護周期 維護內容 技術標準

每周 清理減震彈簧積塵，檢查皮帶磨損 彈簧無裂紋，皮帶無脫槽、老化

每月 更換軸承座潤滑脂，校準變頻器參數 潤滑脂無乳化，參數偏差≤1%

季度 檢查偏心激振器磨損，更換密封件 激振器無間隙，密封無漏油

半年 更換篩網，檢測機架焊縫 篩網無漏料，焊縫無裂紋

3. 篩網更換（核心操作）

1. 停機斷電，掛“禁止操作”牌，拆除進料/出料護罩；

2. 松開壓網裝置，取出舊篩網，清理篩框密封槽（無物料殘留）；

3. 鋪設新篩網，確保無褶皺，張緊后用扭矩扳手緊固壓網螺栓；

4. 空載試機5分鐘，用塞尺檢測篩網與篩框間隙≤0.1mm。

七、常見故障與精準排除（數據化判斷）

故障現象 核心原因 量化排查標準 處理方法

篩分效率低（細粉漏網率＜90%） 轉速過低/偏心距過小/篩網堵塞 轉速＜額定值80%，偏心距＜5mm 提高轉速至額定值，調大偏心距，清理/更換篩網

物料走偏（單側堆積） 篩箱傾斜/雙電機轉速不同步 篩箱水平度＞1mm/m，電機轉速差＞5r/min 調平篩箱，校準變頻器同步參數

軸承過熱（溫度＞80℃） 潤滑脂不足/變質/軸承間隙過大 潤滑脂油位＜1/3，軸承徑向間隙＞0.05mm 補充/更換潤滑脂，更換軸承

設備共振（機架振動速度＞1.5mm/s） 減震彈簧老化/管道硬連接 彈簧彈性模量下降＞30% 更換減震彈簧，改為柔性密封連接

出料不暢（粗顆粒滯留） 方向角過小/進料量過大 方向角＜15°，進料量＞額定值120% 調大方向角至25～35°，降低進料量

八、安全與環保規范

1. 安全操作：設備運行時嚴禁拆卸篩箱、護罩，檢修必須斷電、掛牌，防爆工況禁止使用非防爆工具；

2. 環保要求：密閉式設計確保粉塵無組織排放≤1mg/m3，符合工業粉塵排放標準；

3. 應急處理：出現電機過載、軸承超溫時，電控系統自動停機，排除故障后需復位過載保護方可重啟。

九、定制化適配建議（針對脫硫石膏等物料）

1. 物料特性適配：脫硫石膏易吸濕結塊，建議選配超聲波清網系統，篩網選用聚氨酯防堵網，搖擺頻率設定為450～500r/min；

2. 設備對接：與負壓真空上料機配套時，進料口增設緩沖料斗，控制進料壓力，避免物料直接沖擊篩網；

3. 材質選擇：接觸物料部分選用304不銹鋼，防止物料腐蝕設備。
