BQG 系列氣動隔膜泵 工業級耐腐蝕 自吸式防爆液體輸送泵

公司名稱：山東邦泰機電設備有限公司

生產地址：山東省濟寧市

價格：電議

運費：賣家承擔

聯系人：礦山爆破機械設備

點擊查看聯系方式

讓防腐之家為您解決采購難題

請保持電話暢通，便于商家聯系

公司名片
smallpics聯系人： 礦山爆破機械設備
smallpics電話： 18653782122
smallpics郵箱： 3763959411@qq.com
smallpics地址： 山東省濟寧市任城區二十里鋪街道呂莊村第十八加油站南鄰

產品描述

  • 工作原理
    • 動力驅動：采用壓縮空氣作為動力源，在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體。
    • 隔膜運動：壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。配氣機構自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，形成兩個隔膜的同步往復運動。
    • 液體輸送：每個工作腔中設置有兩個單向球閥，隔膜的往復運動造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
  • 結構特點
    • 材質多樣：泵體材料有鋁合金等，隔膜材料有改性聚氨酯、氟橡膠、聚四氟乙烯等，可根據不同的輸送介質和工況進行選擇。
    • 連接方式靈活：如卡箍連接（1.5”-3” 泵），容易拆卸和維護；進出管分三段連接，可以 360 度旋轉，可任意方向連接管道，進出管口法蘭螺紋雙用，方便與不同方式的管道連接。
    • 氣閥結構優化：氣閥總成采用勝百德結構，配氣閥活塞閥套經過硬質涂層氧化，耐磨耐腐性強，表面光滑，精密度高，滑動靈活不卡機，不漏氣，分體式配氣閥易維修，更換氣閥方便。
  • 產品特點
    • 安全性高：以壓縮空氣為動力，不產生電火花，泵運行過程中無熱量產生，可用于易燃易爆瓦斯環境，適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所。
    • 可靠性強：成熟、高效的空氣分配系統，不平衡閥結構，不停機；易安裝（EZ-Install）膜片標準配置，壽命長，拆裝方便。
    • 通過性好：可輸送帶顆粒、一定粘度的泥漿，流動寬敞，允許通過顆粒直徑達 10mm，抽送泥漿、雜質時對泵磨損甚微。
    • 性能可調：揚程、流量可通過氣閥開度實現無級調節（氣壓調節在 1-7bar 之間）。
    • 使用方便：體積小、重量輕，無需地基，可作為移動式泵，安裝簡便，對氣源沒有特殊要求，可自吸啟動運行；可干轉，即使在管道堵塞時，泵也會自動停止運行，當物料抽吸干凈后，泵可以空運行。
  • 應用領域
    • 礦山行業：主要用于煤礦井下排送清水，或含有固體顆粒雜質（體積濃度小于 2%）的污水，也適用于非煤礦山的類似物料輸送。
    • 化工行業：可以輸送各種酸、堿、鹽等腐蝕性介質，如硝酸、鹽酸、等。
    • 涂料、印染行業：隔膜泵的輸送流量穩定，對刮板、毛刷等附著物的輸送具有較好的效果，不會產生漏液或反流現象。
    • 食品行業：能完成果汁、蔬菜汁、可樂、配料、醬料、奶酪、液態奶、色素調整劑等的輸送，本身無污染，不會對食品產生危害。
    • 石油行業：用于油庫、油罐、抽送油品，如石油、柴油、煤油等。
    • 制藥行業：可以完成醫藥等介質的傳輸。
    • 污水處理行業：能夠完成有害廢水的輸送。
  • 選型參數
    • 流量：根據實際需要輸送的液體量來選擇合適的流量規格，如 BQG-130/0.2 的最大流量為 10.9m3/H，BQG-600/0.2（A）的最大流量可達 54.5m3/H。
    • 壓力：考慮輸送液體所需的壓力，BQG 型礦用氣動隔膜泵的最大工作壓力一般為 8.6bar，需根據實際工況確定合適的出口壓力。
    • 顆粒通過能力：如果輸送的液體含有固體顆粒，要根據顆粒的大小和濃度選擇能夠滿足通過要求的泵型，如 BQG-130/0.2 的最大通過顆粒直徑為 3.2mm，BQG-600/0.2（A）的最大通過顆粒直徑為 9.5mm。
    • 吸升高度：即泵能夠將液體從低位提升的高度，不同型號的 BQG 氣動隔膜泵吸升高度有所不同，如 BQG-130/0.2 的吸升高度為 4.2m（干），9m（濕）。

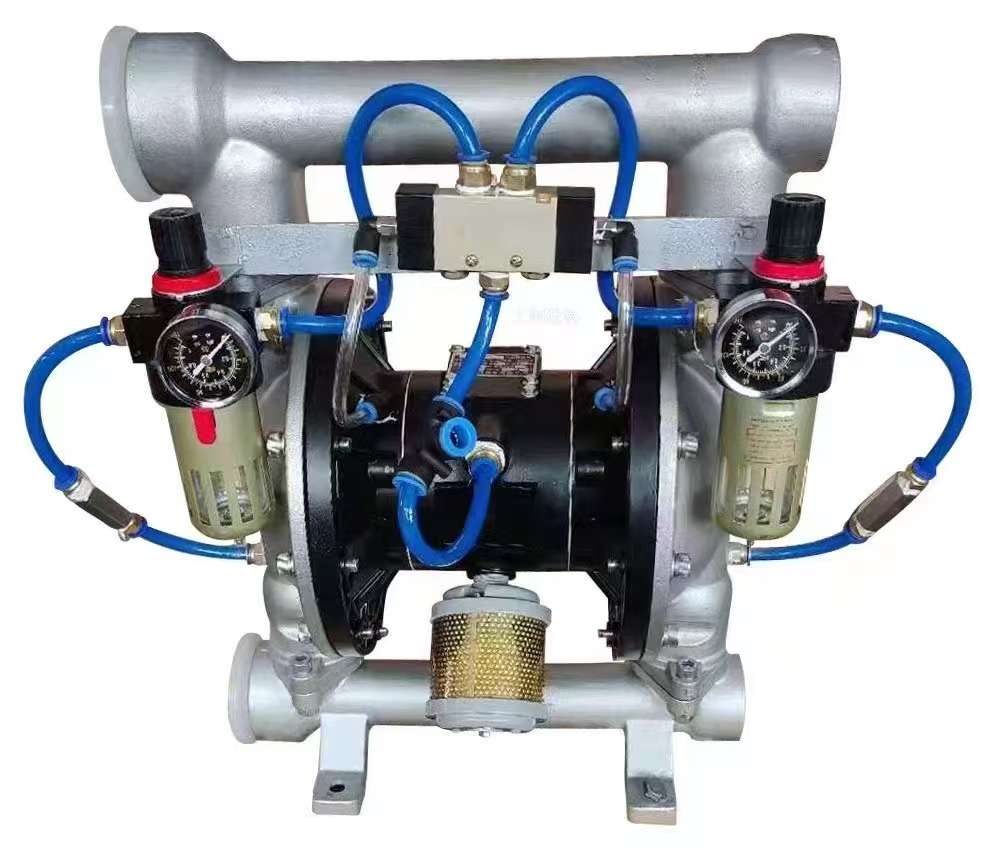

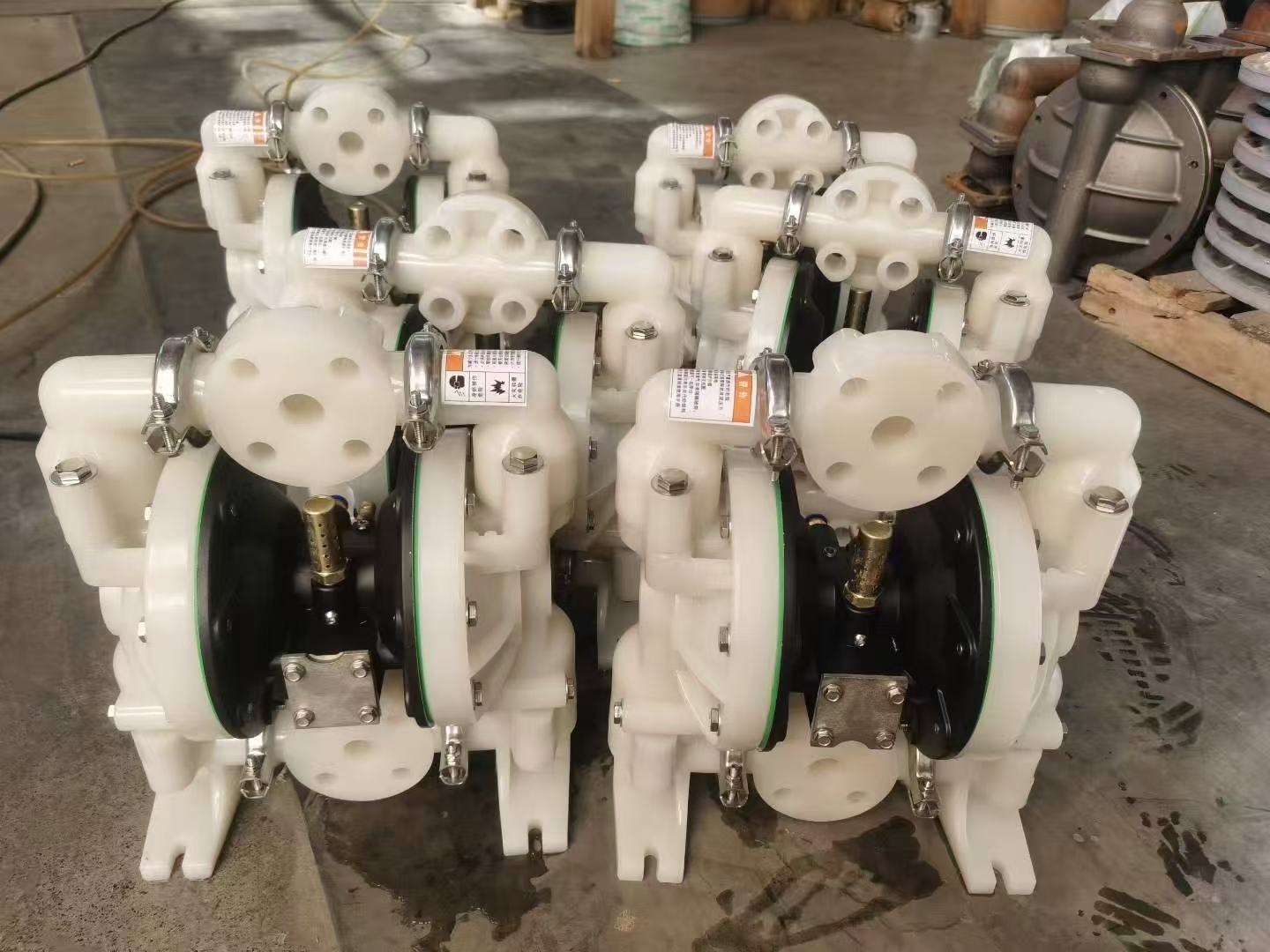

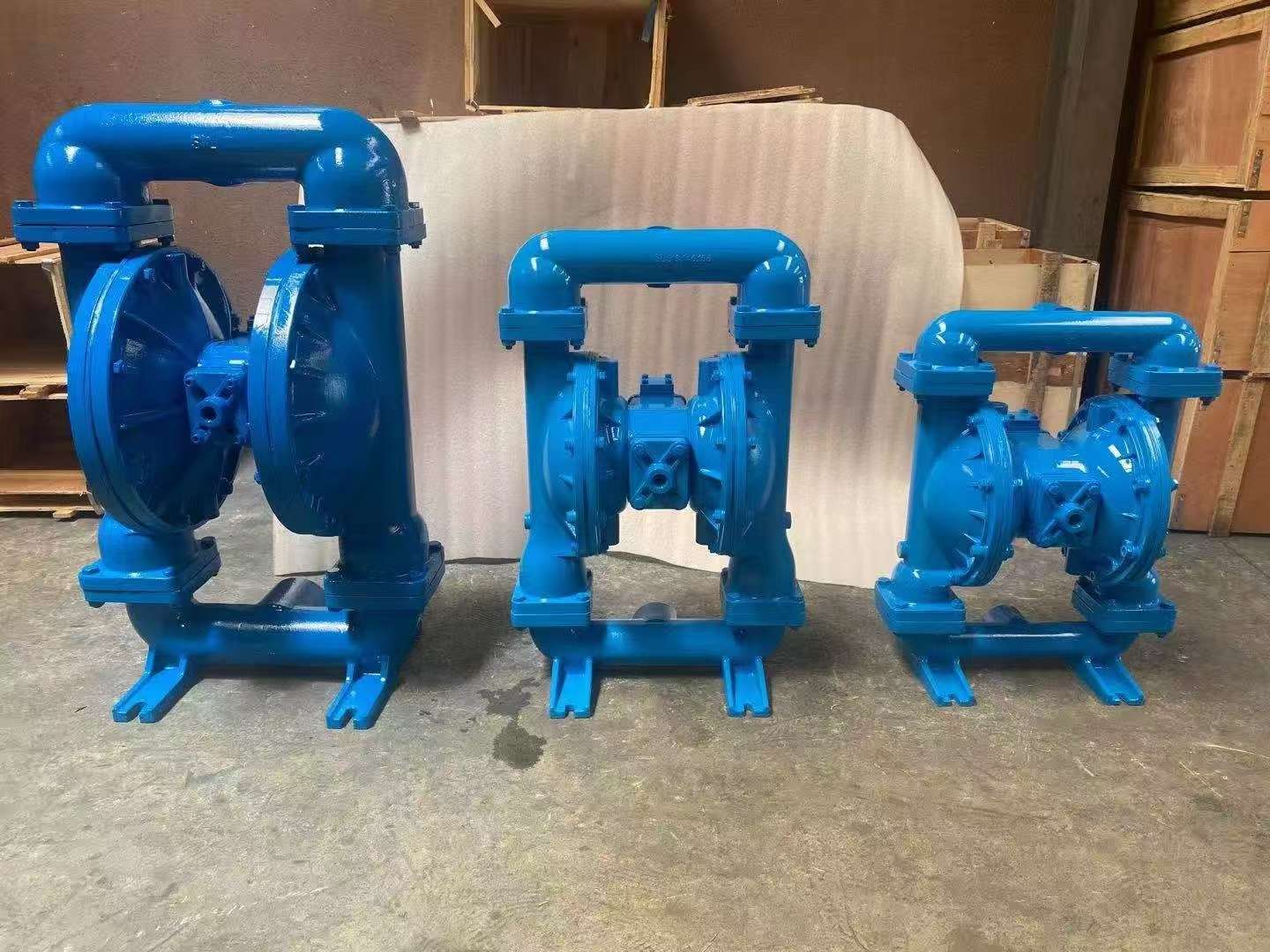

產品展示
