鋅帶陽極+固態去耦合器是埋地管道在雜散電流干擾區的黃金組合，通過“阻直通交+犧牲陽極供流+低阻排流地床”三重機制，實現防腐與防干擾的雙重保護閉環，尤其適合電氣化鐵路、高壓輸電線附近的管道系統。

一、核心協同工作原理

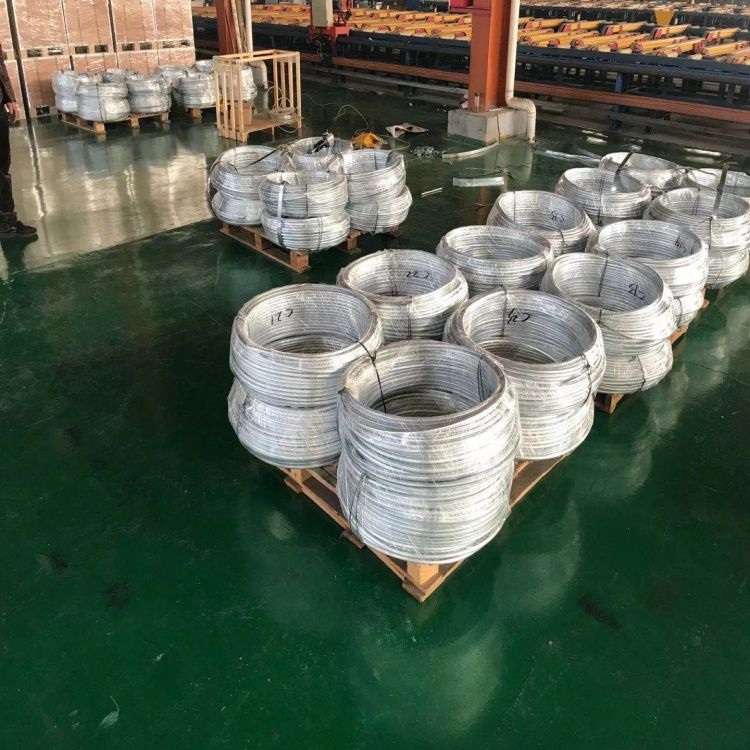

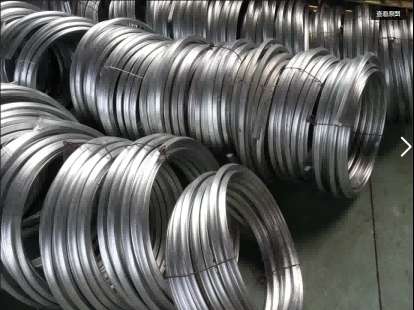

鋅帶陽極

核心功能：1. 提供持續陰極保護電流；2. 作為低阻排流接地體；3. 穩定管道保護電位

協同邏輯：正常狀態下為管道提供 - 0.85V~-1.1V (CSE) 保護電位；干擾時作為雜散電流泄放通道

固態去耦合器

核心功能：1. 直流隔離；2. 交流導通；3. 過壓/浪涌保護

協同邏輯：直流閾值內呈高阻態，不影響鋅帶保護；交流或過壓時自動切換低阻態，泄放有害電流

協同流程

正常保護：SSD高阻隔離，鋅帶→土壤→管道形成完整陰極保護回路

雜散電流侵入：管道電位突變，SSD迅速導通，雜散電流經SSD→鋅帶→大地泄放

干擾消除：SSD自動恢復高阻，鋅帶繼續提供穩定保護電流

二、不同場景的優化方案

1. 電氣化鐵路沿線管道

排流點間距：200~300m /個，交叉段加密至 50~100m

鋅帶規格：ZR-1/ZR-2/ZR-3/ZR-4，單側連續敷設

效果：管道電位波動從- 1.8V~+0.6V 降至- 1.05V±50mV，交流電流密度< 5A/m2

2. 高壓輸電線路交叉段

排流點：交叉點兩側各設1個，鋅帶延伸交叉段外 5~10m

固態去耦合器參數：直流截止電壓 ±2V，沖擊通流≥100kA (4/10μs)

接地優化：鋅帶與管道同溝敷設，添加膨潤土降低接地電阻

3. 管道補口/防腐破損區

鋅帶纏繞：間距200~300mm緊密纏繞，兩端固定并引出電纜接固態去耦合器

臨時保護：搶修時可快速安裝，提供應急保護，后期可轉為永久保護
