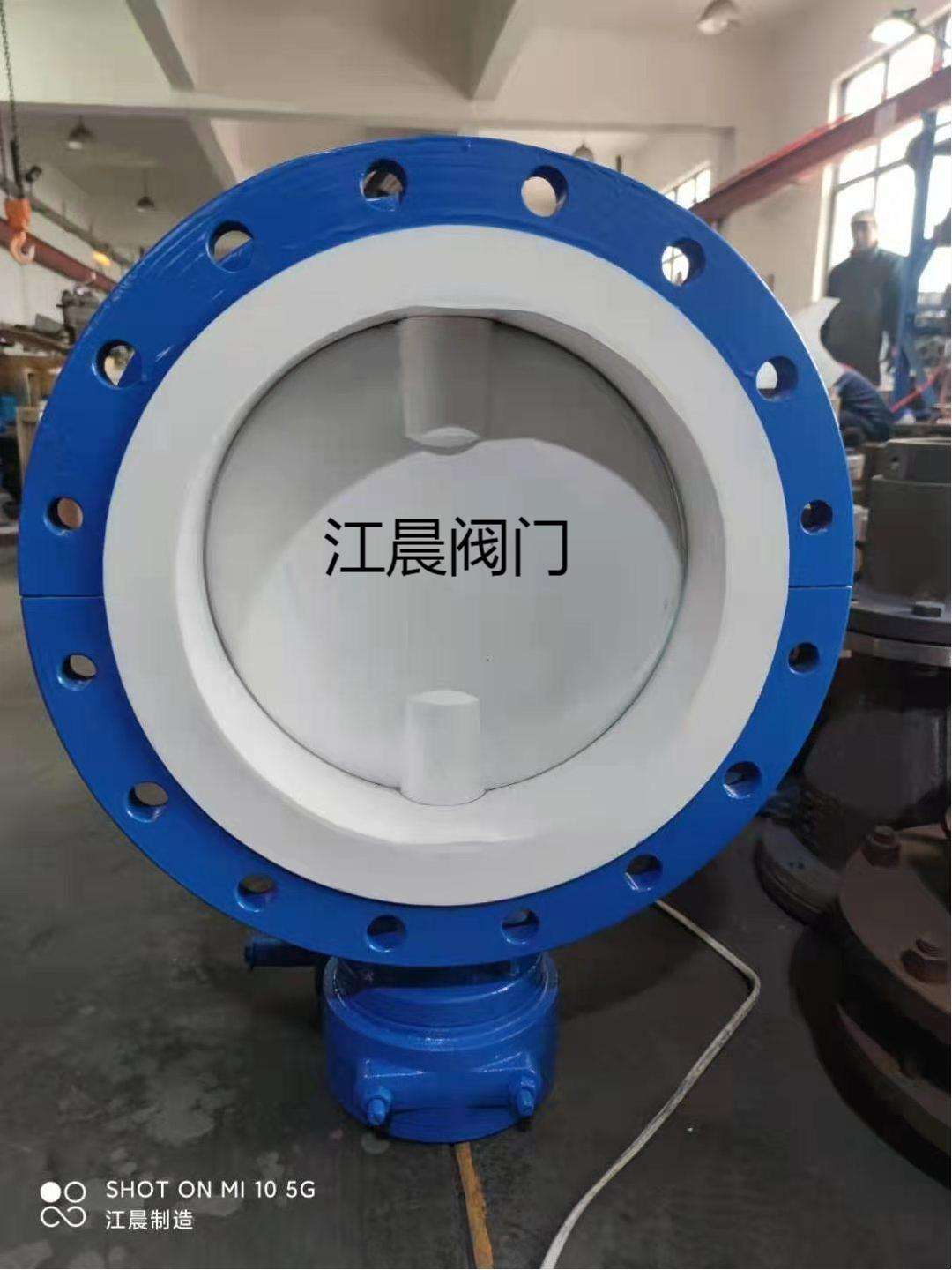

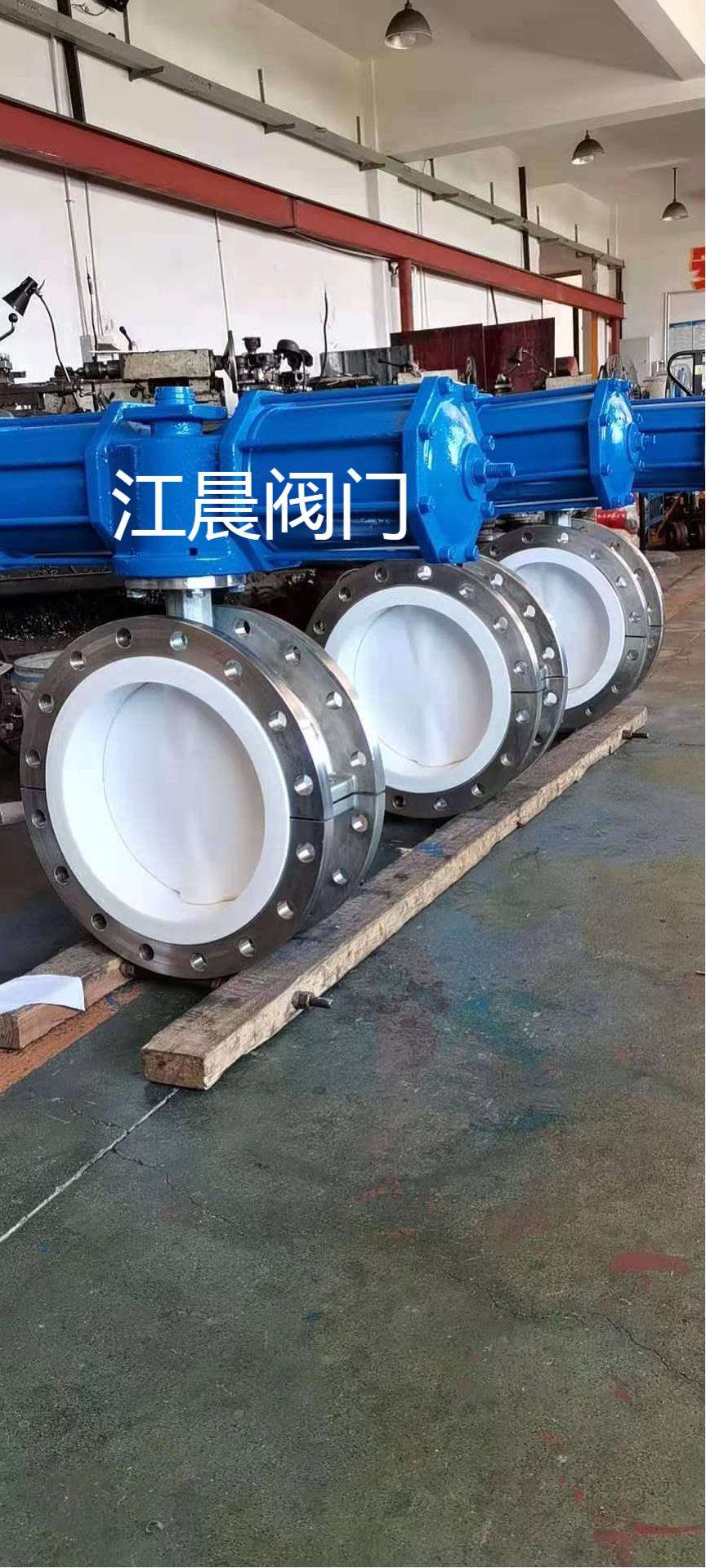

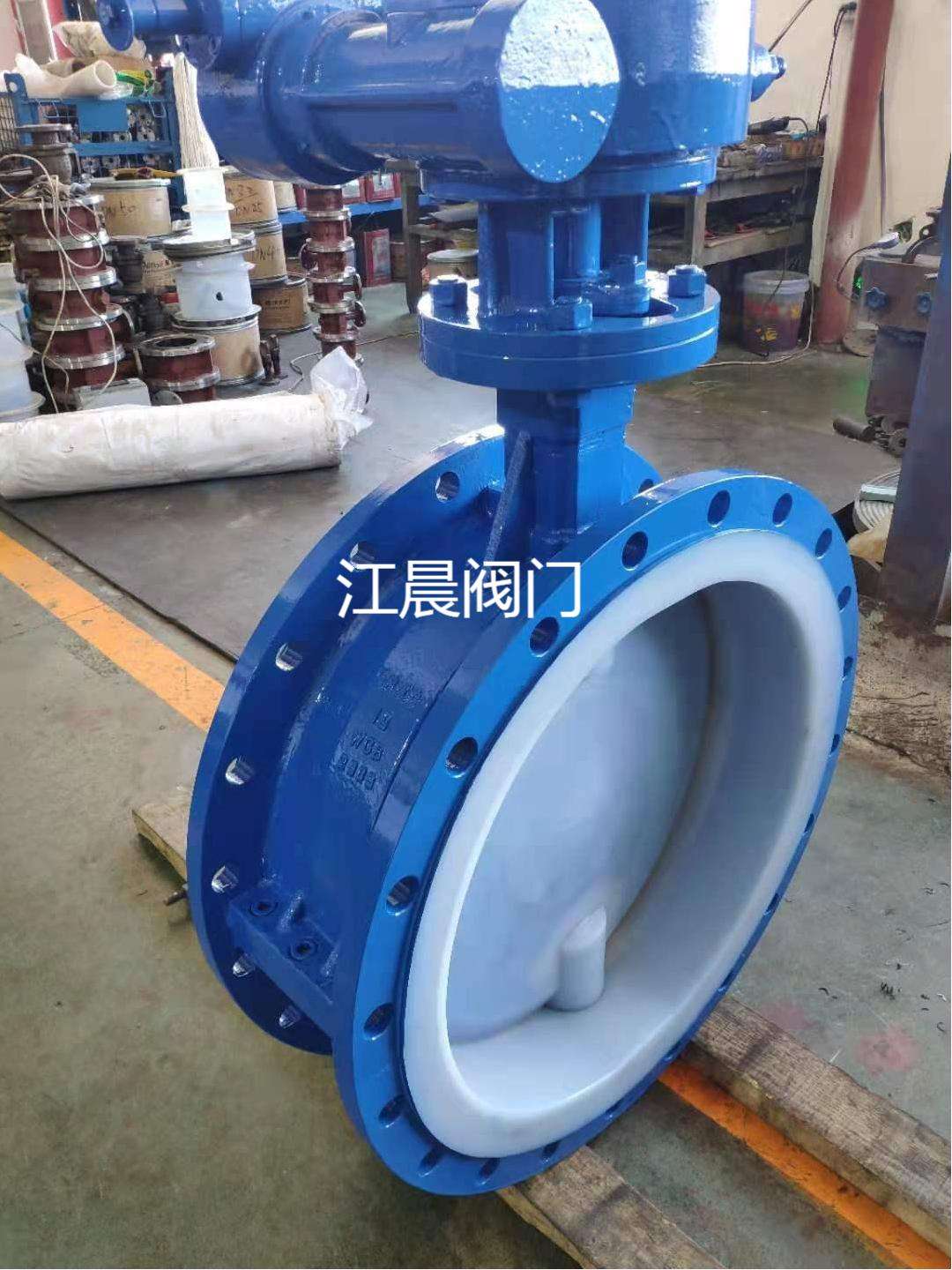

襯氟蝶閥的概述

襯氟蝶閥適用在-50°~180°之間的各種濃度的腐蝕性氣體液體的管道上（不可用于含有顆粒的介質），其可以起到切斷和調節作用，其優點由于蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小，方便開啟和關閉。

襯氟蝶閥的結構特點及優勢

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈：
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合：
c.軸的徑向采用O型圈與金屬墊的組合：
d.閥座鑲在有彈性條的閥體的槽內：
3.采用可調彈性彈子定位。定位準確，結構簡單。

4.其獨特的結構特點使其便于保養和維修。

法蘭式襯氟蝶閥示意圖及設計標準

法蘭式襯氟蝶閥主要零部件材料表

法蘭式襯氟蝶閥外形尺寸、鏈接尺寸及重量

襯氟閥門編號方法、閥門編號說明示意圖

1.襯氟蝶閥產品名稱

2.襯氟蝶閥產品型號;
3.襯氟蝶閥產品口徑;
4.襯氟蝶閥使用介質;
5.襯氟蝶閥使用溫度;
6.蝶閥驅動方式（ 蝸輪、手動、電動、氣動）;
7.蝶閥公稱壓力;
8.蝶閥產品材料;
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
