JL系列2088智能型壓力變送器采用國際先進水平的壓力傳感器，配合高可靠的放大電路和溫度補償技術，將被測介質的壓力值轉化為電流或電壓信號。整個產品經過元器件、半成品的嚴格測試和老化篩選，性能穩定可靠，結構形式靈活多樣，廣泛應用于航天航空、石油、化工、冶金、電力、水力等行業領域，實現對過程壓力的測量和控制。

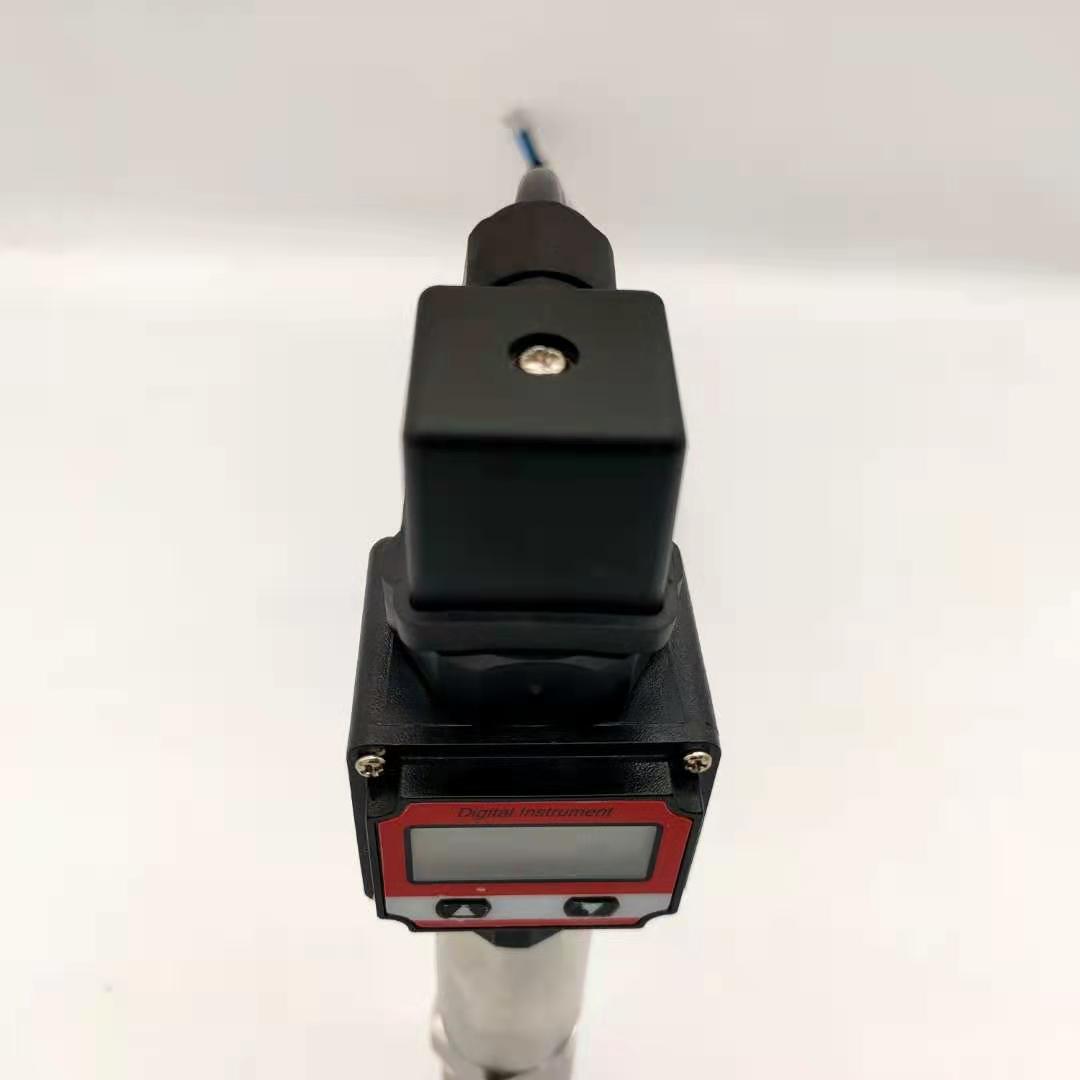

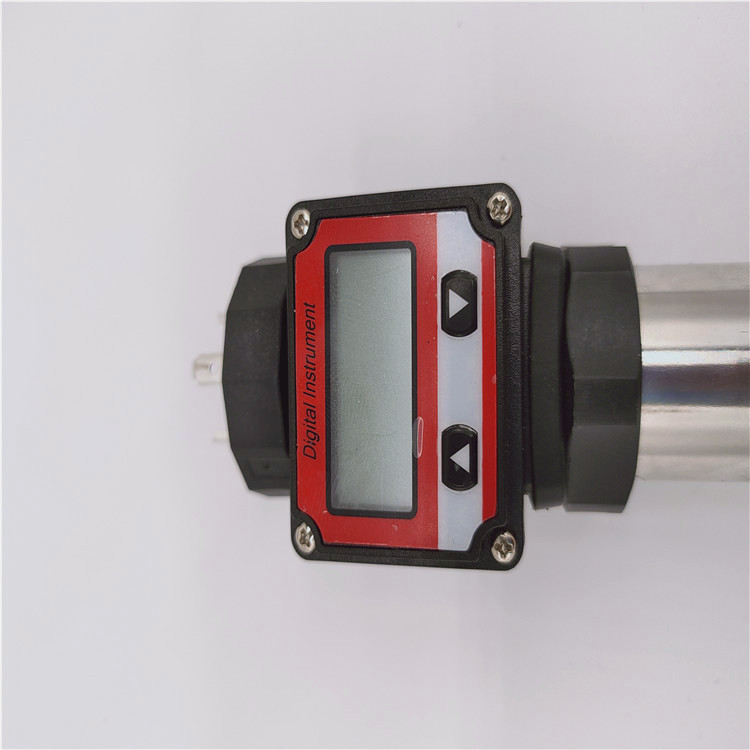

鋁合金電子殼體防護等級IP65，可應用于環境比較惡劣或露天場合；多種信號輸出可選；零點、滿量程現場可調校；可配接0～100%線性指示表、LCD、LED數字顯示表；具備過壓和抗干擾保護措施；防爆型產品符合GB3836.4標準的Exia II CT6要求。

主要性能

測量介質：氣體、液體、油等與接觸部分材質相兼容的介質

測量范圍：-0.1～60MPa

過載能力：量程的2倍

壓力類型：表壓、絕壓、密封壓、負壓

精確度：典型±0.1%FS，典型±0.25%FS，最大±0.5%FS

長期穩定性：小于0.20%FS/年

工作溫度：-40～80℃

供電電源：15～28VDC（防爆型經由安全柵供電，標定電壓24VDC ）

輸出信號：4～20mA（二線） 0～10/20mA/0～5V（三線） 0～10V（三線）

殼體：合金鋁；

膜片：不銹鋼316L；

密封形式：氟橡膠“O”型圈或全焊接

防護等級：IP65（接插件連接），IP67（電纜式連接）

防爆等級：Ex iaIIC T4/T5/T6 Ga

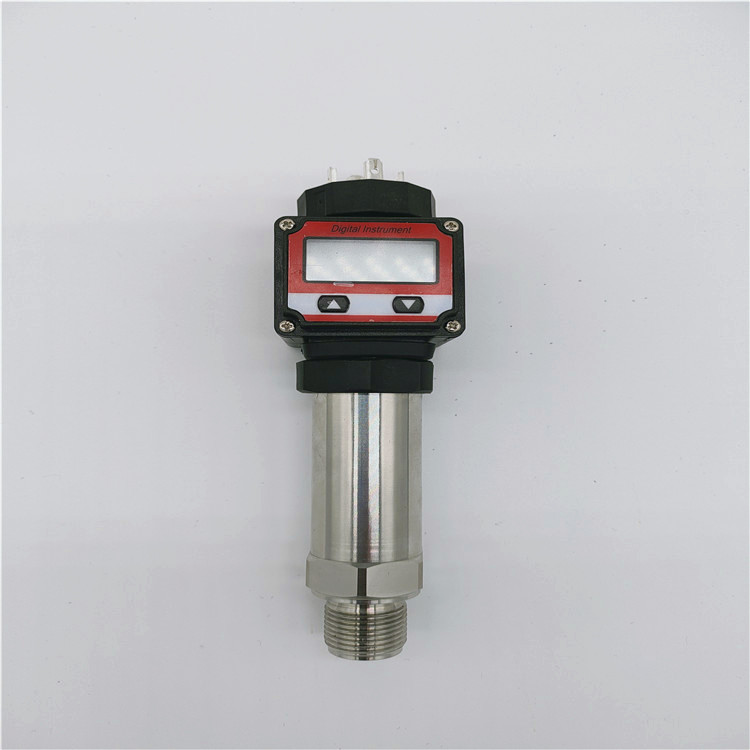

2088通用型壓力變送器采用316L材質擴散硅壓力芯體作為敏感元件，內置處理電路，經過計算機自動測試，并用激光調阻工藝進行了寬溫度和靈敏度補償，將傳感器毫伏信號轉換成標準電壓﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。

選用高穩定性和高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用一體化全不銹鋼結構，經過多次不銹鋼焊接，實現了全固態設計，安裝方便，具有抗振性和抗沖擊性，在惡劣環境中可以長期使用。

 二、特點

●外殼防護等級IP65

●316L不銹鋼隔離膜片結構

●高精度、全不銹鋼結構

●微型放大器，電壓、電流信號輸出

●抗干擾強、長期穩定性好

●形式結構多樣化，安裝使用方便

●量程范圍寬，可測量表壓、絕壓和差壓

●抗振動、抗沖擊

三、適用范圍

壓力變送器是工業實踐中常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

量程范圍 -100kPa…0～10kPa…160MPa

壓力類型 表壓、絕壓

供電電源 12-30VDC

輸出信號 4～20mA、0～5V、0～10V、485、4～20mA+hart

工作溫度 -40℃～85℃

介質溫度 --40℃～85℃

儲存溫度 -40℃～85℃

零點溫漂 ±0.1%FS（-20℃～85℃）

靈敏度溫漂 ±0.1%FS（-20℃～85℃）

過載壓力 150%FS

機械振動 20g（20～5000HZ)

沖擊 100g（11ms）

綜合精度 0.1、0.2、0.5級可選

絕 緣 100MΩ/250VDC

響應時間 ≤1ms（上升到90%FS）

長期穩定性 ±0.2%FS/年

EMC浪涌 （IEC61000-4-5）2KV

EMC靜電 （IEC61000-4-2）接觸放電8KV，空氣放電15KV

防護等級 IP65

防爆等級 本安防爆ExiaⅡCT4～T6、隔爆ExdⅡ CT6 Gb

材質 外殼不銹鋼；隔離膜片316L

介質兼容 與316L不銹鋼兼容的各種介質
