◆LNG潛液泵低溫泵品牌：

美國ACD

意大利Vanzetti

湖州三井

杭州新亞

◆產品詳情：主要用于LNG天然氣加氣站車載瓶的加注，LNG液化工廠、LNG接收站的LNG槽車充裝、轉運、輸送。潛液式泵主要用于要求介質零泄漏的工況。機組主要為離心式機組。

◆適用范圍：

1.LNG天然氣加氣站、LNG接收站
2.LNG杜瓦瓶的充裝
3.LNG液化工廠槽車充裝
4.LNG轉運、輸送
5.LNG零泄漏環境

◆LNG潛液低溫泵主要技術參數：

1.流量：2 - 200 m3/h
2.揚程：15 - 450 m
3.轉速：1000 – 6000 r/min

◆執行標準：

1.JB/T 9073  空氣分離設備用離心式低溫液體泵
2.GB/T 3216  回轉動力泵水力性能驗收試驗 1級 和 2 級
3.API 610  石油、重化學和天然氣工業用離心泵

◆標準配置

◆可選配置：

1.LNG潛液泵池（1.6MPa、2.5MPa）
2.PLC控制系統

◆LNG潛液低溫泵性能特點：

1.潛液式機組整體放入真空容器，完全浸沒于介質中，沒有動密封，保證了零泄漏，減少了機組的冷損，可以實現快速啟動
    2.進口設置有誘導輪，極大的減小了對系統裝置汽蝕余量NPSHa的要求
    3.導葉為多流道導葉式結構，實現了水力徑向力的自平衡
    4.電機與泵部分為一整體，電機為高速變頻電機，提高了泵的工作范圍
    5.軸承采用進口低溫軸承，技術成熟，壽命6000h以上

◆LNG潛液泵維修保養

定期對潛液泵進液，回氣管路連接法蘭進行緊固；

對管路緊急切斷閥進行維護保養，確保正常；

定期對前夜泵池地腳和頂部螺絲檢查緊固；

泵體外觀清潔；

在泵運行時，隨時觀察有誤異常噪音；

每4000小時檢查軸承有無磨損；

每8000小時，拆卸泵，檢查所有備件的磨損情況并更換軸承；

移開泵電纜，用干燥的氮氣，從排污口吹掃泵池并放空，使容器的溫度升高。觀察控制系統中顯示的泵池溫度達到常溫即可停止吹掃。

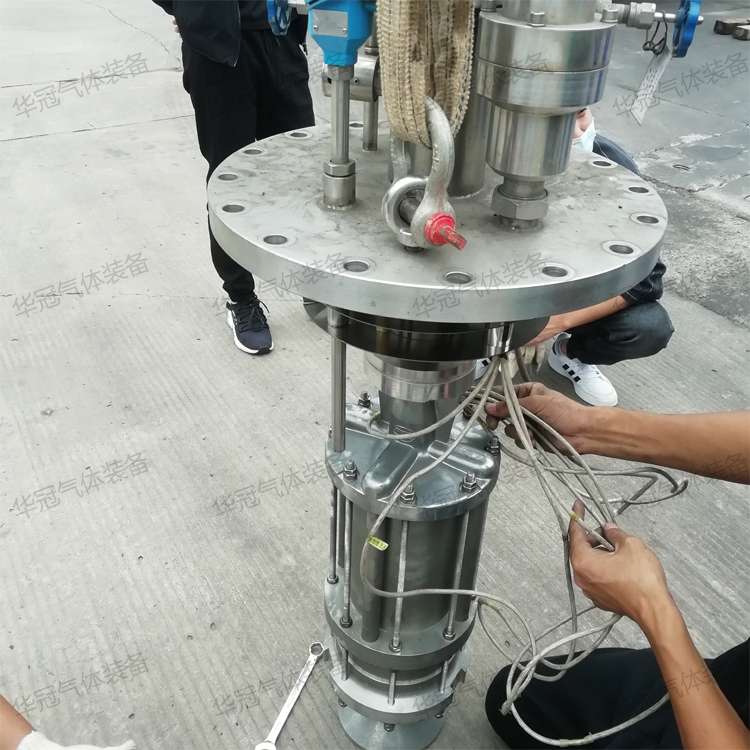

拆除泵出口管道，泵池法蘭螺栓，用倒鏈將和泵相聯在一起的上法蘭調離；

用高壓氮氣吹掃泵池；

重新連接法蘭和電線接口，更換新墊片，對角線上緊螺栓；

引入天然氣，緩慢升壓；

檢查是否有漏電，緊漏；

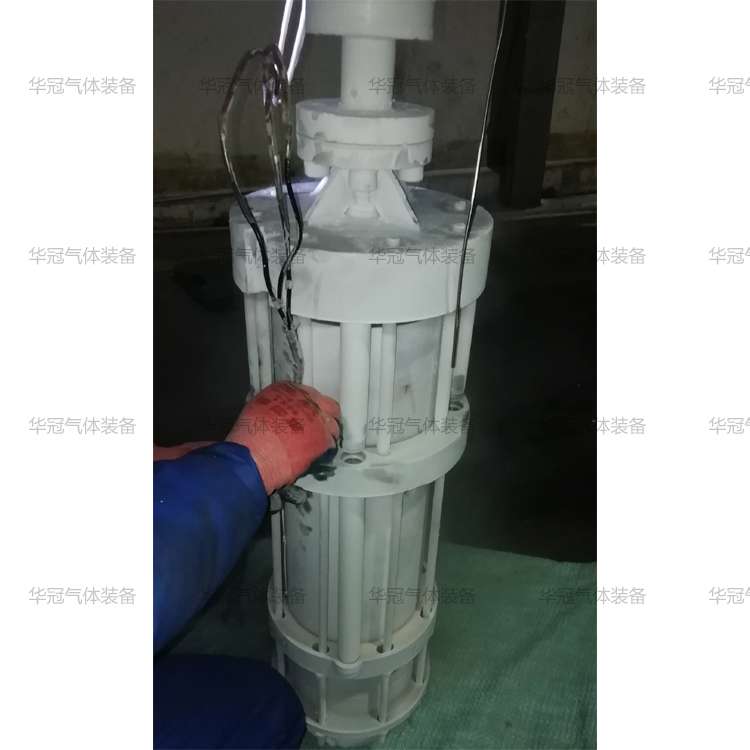

泵池沖入LNG，檢查是否滲漏；

新修好的泵，應連續觀察好幾天，確保無漏點。

檢查清理容器內壁；

按維修手冊的說明，更換泵或泵配件(LNG潛液泵軸承，lng潛液泵密封）。

安全注意事項

遇到雷雨天氣禁止氣動潛液泵；

安全附件定期進行效驗。

LNG潛液泵轉向不得隨意調整，避免反轉。

LNG潛液泵出現故障，應關閉上下端閥門，放散后維修，不能維修應與廠家聯系。

定期維護保養、檢查，發現問題及時處理總結。

南宮市華冠氣體裝備有限公司公司主營
1.LNG加液槍，加液管，回氣管，電磁閥，拉斷閥，加液槍密封圈
2.LNG低溫截止閥，低溫安全閥，壓力表，差壓液位計，傳感器
3.LNG柱塞泵配件，LNG潛液泵維修保養更換軸承（三井，新亞，ACD）
4.CNG/LNG加氣機流量計維修更換（艾默生流量計，E+H）

LNG加液站美國ACD低溫泵tc-34潛液泵維修檢測零部件更換故障排除

點我去除廣告

LNG潛液泵維修保養以及lng潛液泵小故障排查

原則上一泵配雙加氣機選用美國ACD潛液泵產品時，其主要技術參數和性能指標應滿足以下要求：

1.    型號：全浸潤性潛液式二級離心泵（泵為立式、單吸、多級、節段式結構）

2.    LNG潛液泵材質：304

3.    適用介質：LNG、LN2(液化天然氣、液氮)液氬

4.    額定流量：0-220L/min

5.    流量0~330L/min

6.    設計揚程: ≥220m

7.    揚程：250m

8.    進口凈正壓頭：1m~4m

9.    電機功率：≤11kw

10.   轉速：1500-6000rpm（RPM是RevolutionsPerMinute的縮寫，即轉每分，表征設備每分鐘的旋轉次數）

11.              電源：三相，380v，50hz

LNG潛液泵主要部件均采用耐低溫材料，具有良好的耐低溫性能。電機采用變頻調速，適于多工況使用。潛液泵安裝在密閉的真空絕熱容器內。LNG泵池由國內壓力容器廠設計和制造，其主要技術參數如下：

1.    幾何容積：~75L

2.    工作介質：LNG

3.    內筒直徑：320mm

4.    外筒直徑：450mm

5.    工作壓力：1.6Mpa/-0.1Mpa

6.    氣密性試驗壓力：1.6Mpa

7.    安全閥開啟壓力：1.68Mpa

8.    工作溫度：-162℃常溫

9.    設計溫度：-196℃/50℃

10.              容器主題射線檢測比例：***RT II級/20%RT III級

11.              腐蝕裕量：0/1

12.              焊縫系數：1.0/0.85

13.              固定方式：立式、室外

14.              密封圈尺寸又廠家提供

泵池內≮DN65，回氣口≮DN40，排液口≮DN40，泵池內設液位傳感器，同時保留溫度傳感器。

要想是潛液泵壽命長久就要定期做潛液泵的維護保養，定期對潛液泵池地腳和頂部螺絲檢查緊固，定期對潛液泵進液、回氣管路連接法蘭進行緊固。LNG泵體要保持外觀清潔，如果在LNG泵運行時，隨時觀察有無異常噪音，每4000小時檢查LNG泵軸承磨損情況。拆卸泵時檢查所有備件的磨損情況并更換軸承，一般維保的價格在兩萬左右，視區域來定。

LNG潛液泵常見故障排查

泵無法啟動 預冷前置換不充分，水汽結冰導致泵旋轉部件抱死 排空低溫液體，是泵復溫，用于干燥氮氣多次置換

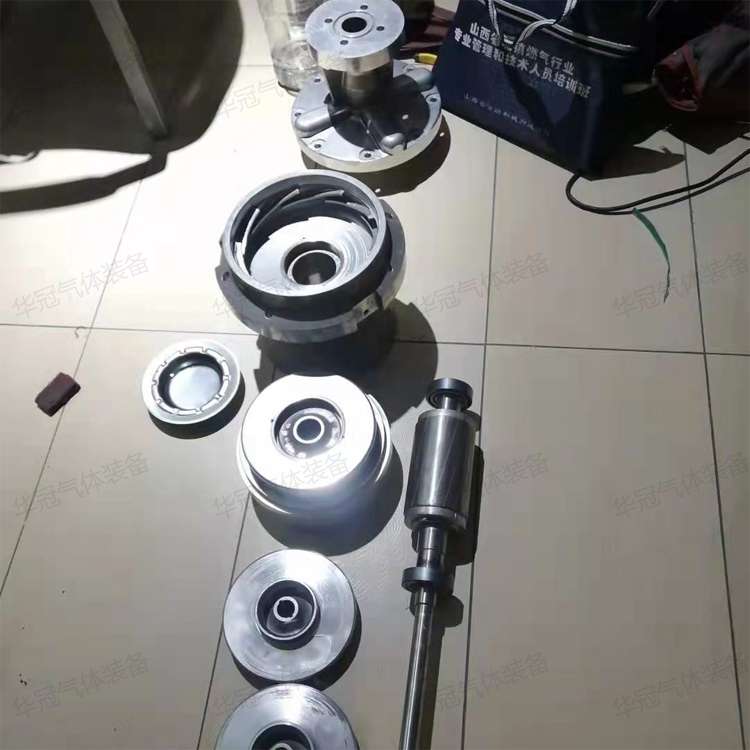

一二級葉輪有劃痕，沒有影響，可以繼續使用，電機轉子銹蝕較少，性能影響忽略不計，可以繼續使用。誘導輪無明顯氣蝕痕跡，誘導輪葉片與泵進液吸入口存在徑向摩擦，痕跡明顯，系轉子組件掃膛導致，需要重新打磨圓整就可以繼續使用了。LNG潛液泵螺栓變形拆卸時螺紋咬死，螺釘損壞，必須更換。前后軸承磨損游隙增大，滾珠脫落必須更換。維修潛液泵，更換潛液泵軸承請聯系展業維修人員操作。
