一、概述

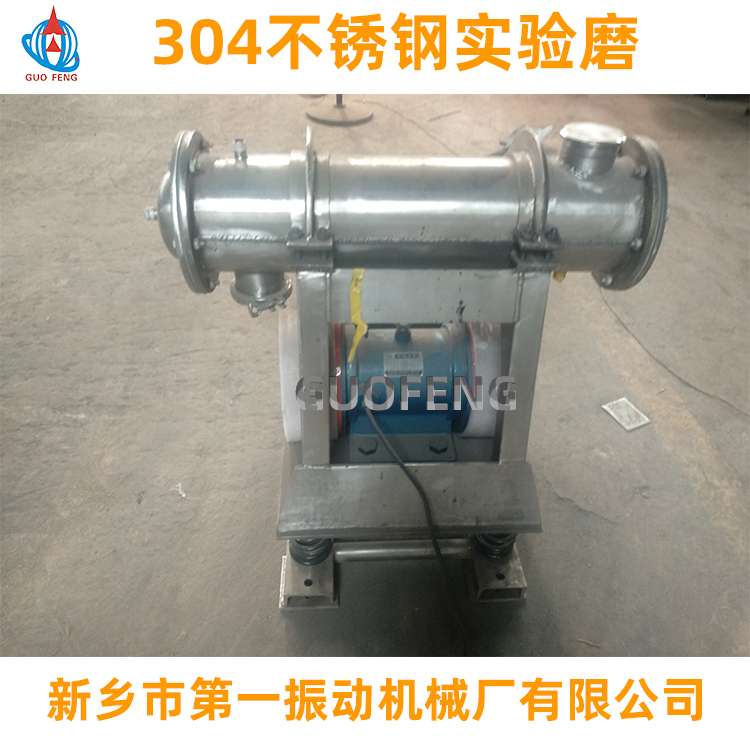

ZM系列振動磨機是一種新型高效節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％），該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是作為工廠、大專院校、設計院所實驗室

二、結構

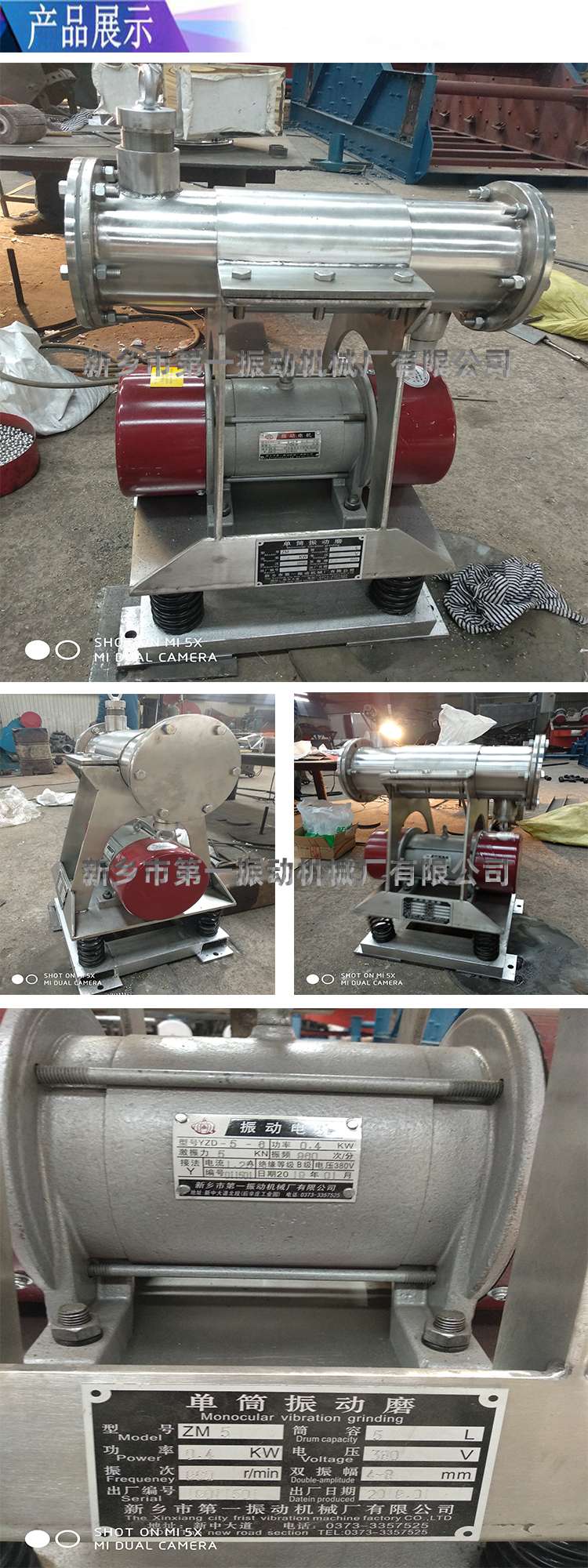

本機主要由驅動電機、研磨體、機架、底架、磨破介質激振器、隔音罩、軟連接和彈性支撐等幾部分組成（詳細見外形圖）。

1、驅動電機：為磨機振磨提供驅動力。

2、研磨體：是磨機振磨的工作體，盛裝磨破介質和研磨物，磨筒殼體由1個磨筒組成，磨筒外加有水套，冷卻筒體研磨時產生的溫度。

3、機架：支撐和固定研磨筒體，同時通過軟連接與驅動電機相連。

4、底架：通過彈性支撐把機體托起，并固定驅動電機。

5、磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；

6、彈性支撐：裝在四個支點上，每個支點有1個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷

單筒振動磨機參數表
