一、產品簡介

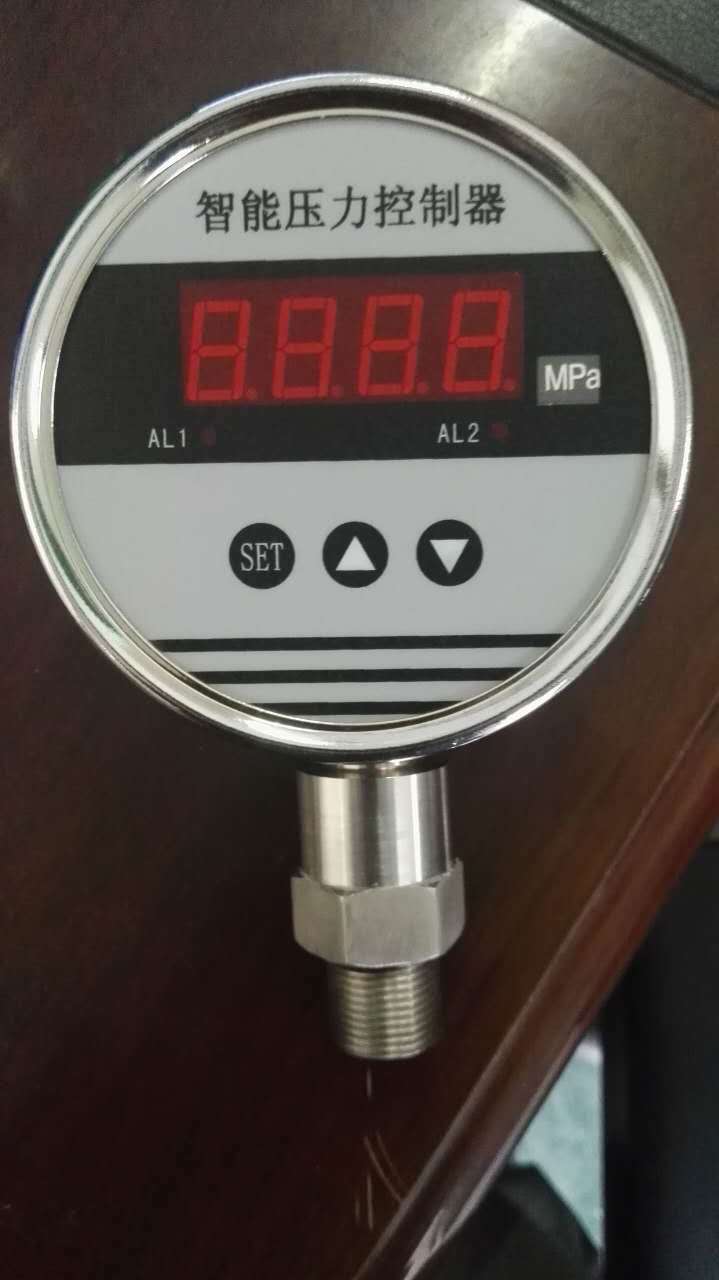

BPK104/105系列智能壓力控制器是集壓力測量、顯示、輸出、控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油芯體，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。

該智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量、顯示與控制。

二、技術性能

三、產品特點

● 100標準儀表安裝

● 兩路控制點現場設定

● 4~20mA標準信號輸出（可選）

● 兩路控制點繼電器輸出220VAC 3A

● 4位LED數碼管顯示，無視值誤差

四、安裝

4.1機械安裝：

   BPK104可以通過壓力管接頭（M20*1.5）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。

在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注：量程小于100KPa時必須垂直安裝。

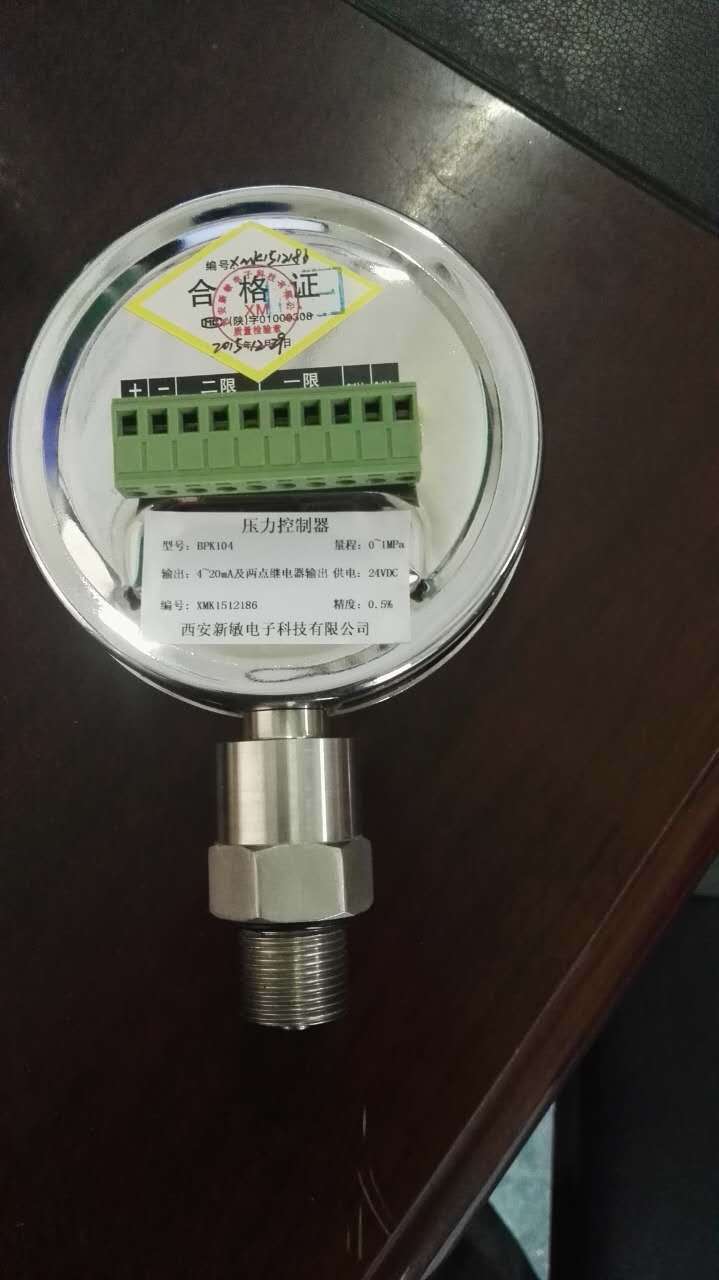

4.2電氣連接：

為了防止電磁干擾的影響應注意以下事項：

l 線路連接盡量短

l 采用屏蔽線

l 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

l 若用微型軟管安裝，殼體必須單獨接地

五、外形尺寸

（單位：mm）

六、產品選型
