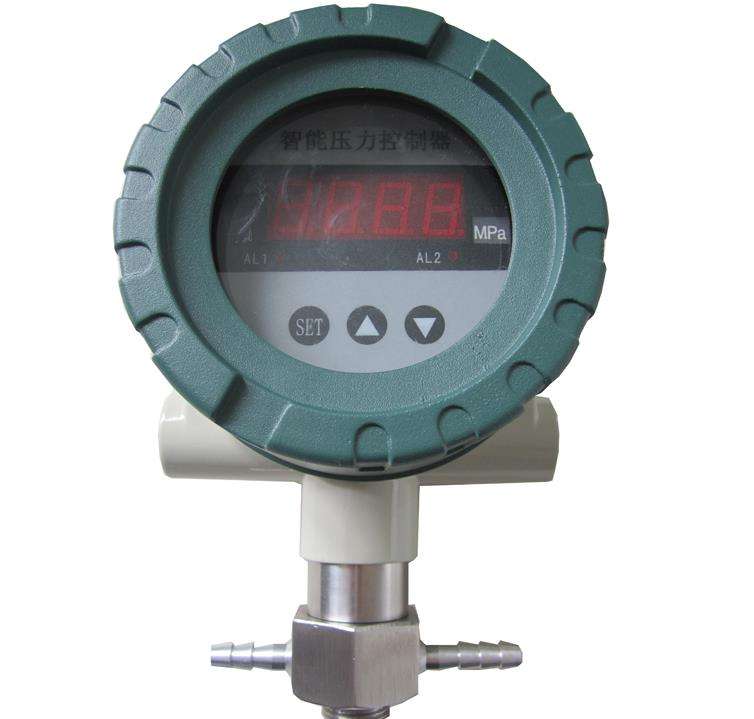

智能數顯微差壓控制器

CYDKIII-21(24VDC)       CYDKIII-21(220VAC)

一、產品簡介

CYDKIII-21智能數顯微差壓控制器是集測量、顯示、控制于一體的多功能差壓控制產品。產品采用進口高精度、高穩定性微差壓芯片，由A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路繼電器開關量信號。該產品具有精度高、遲滯小、響應快、性能穩定可靠、易操作和安裝簡便靈活的優點，是超凈廠房和鍋爐自動化檢測的理想產品。

二、產品特點

1、采用進口高精度、高穩定性微差壓芯片

2、測量、顯示、控制一體化

3、4~20mA標準信號輸出(可選)

    4、兩路控制點繼電器輸出220VAC 3A

5、可測非腐蝕性干燥氣體

6、抗干擾強，長期穩定性好

7、產品采用防爆型外殼

三、技術性能

四、安裝及電氣連接

   5.1變送器的安裝：

(1)、可直接安裝在測量點上，由引壓管連接，安裝位置應當使其兩端壓力接口處于水平線上。

(2)、為確保變送器正常工作和方便安裝，變送器與被測點之間應安裝三閥組，和壓力接口連接應使其密封連接不泄漏。

(3)、三閥組的作用：在測量壓力時可排除管道內的空氣，防止壓縮氣體所造成的壓力過載；避免差壓傳感器在加壓過程中，傳感器膜片單向受力所造成的過載。

(4)、變送器相對流程管道的正確安裝取決于被測介質，考慮下面的情況可決定最好的安裝位置。

a) 強腐蝕性的或過熱的介質不應與變送器接觸；

b) 防止渣子在引壓管內沉淀；

c) 引壓管應盡可能短些；

d) 引壓管應裝在溫度梯度和溫度波動小的地方。

e) 用于蒸汽測量時，引壓管要充滿水，以防變送器與蒸汽直接接觸。
