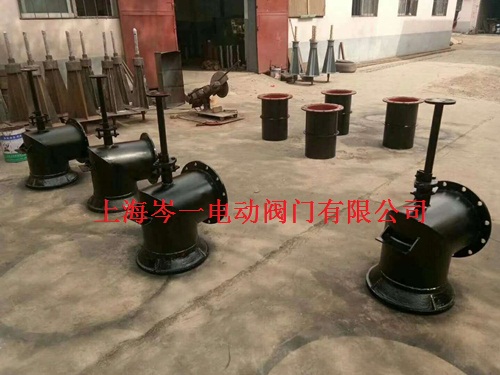

A專做、PXWII-1200井下水倉疏水閥PZII-1200型礦用配水電動閘閥

基本參數

詳細說明

一、特點及應用
1、上海岑一有限公司生產的PZI、PZII型配水閘閥是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PZ—I型）和電動（PZ-II型）。

2、型號意義：如PZ—400—II

PZ——配水閘閥

400—公稱直徑

II—II型（電動）

二、結構說明
1、配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。

2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。

3、閘閥由閥體和閥辨構成。 閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。

4、短管用于埋入配水井壁，為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。

三、上海岑一有限公司生產的PZI、PZII型配水閘閥主要參考數據

四、外形及安裝尺寸表

（1）不同L值時的連接桿長度H4

（2）安裝尺寸表

本公司優質pz800 pz-800i 配水閘門、礦用閥門、疏水閥;

ＰＺ800 PZ1000型配水閘閥（焊接、鑄造）;

pz500 pz600 pz800真空射流泵 真空噴射泵 手動配水閥 配水閘閥;

專做配水閘閥、PZ800型礦用配水閘閥、井下水倉疏水閥、礦用閥；

pz1000,pxw1000配水閘閥手動控制型、PZII1000型電動控制型配水閥；

配水閥門及礦山水倉排水閥、礦用閥、礦用泵閥;

岑一閥門,PZ-500 II 型電動礦用配水閘閥;

pxw1000 pxw1200 i 手動專業生產閥門 配水閥 配水閘閥;

礦井用閥門配套礦用泵、礦山設備及真空射流泵、配水閘閥;

PZ600 PZ800型、礦用配水閘閥、礦用閥、角閥;

PZ600 PZ800型、礦用閥配水閘閥、疏水閥、角閥pxw800 600;

配水閘閥、配水閘閥配件、配水閘閥易損件，質量保證，歡迎咨詢洽談。
