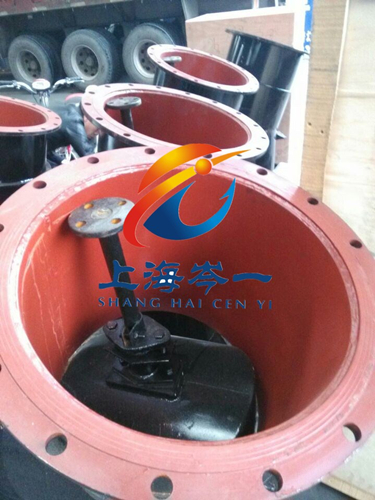

PXWII-600防爆礦用電動配水閥PZII-600井下礦用疏水閘閥
防爆礦用電動配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。PZ1型配水閘閥是在PZ型的基礎上進行的改進設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。
【詳細說明】
上海岑一閥門公司以雄厚的技術力量，先進的生產設備，齊全的品種規格，卓越的產品質量及良好的企業信譽，使本公司的閥門受到廣大客戶的一致好評，公司以質量求生存、以科技為依托，以質贏客、以優取勝的專業精神，堅持真誠奉獻的行為準則，堅持用戶至上，不斷引進開發適合國情的閥業生產技術。
防爆礦用電動配水閘閥型號說明
防爆礦用電動配水閘閥采用說明
水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
H | 5000 | 4500 | 4000 | 3500 | ||
h | PZI | 400 | 3765 | 3265 | 2765 | 2265 |
500 | ||||||
PZI | 600 | 3497 | 2997 | 2497 | 1997 | |
800 | ||||||
PZI | 1000 | 3100 | 2600 | 2100 | 1600 | |
PZ1 | 1200 | 3040 | 2540 | 2040 | 1540 | |
各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。本配水閘閥所帶的法蘭短管，如使用單位不需要，訂貨適應說明。
防爆礦用電動配水閘閥安裝尺寸
| Dg | D | D1 | D2 | D3 | D4 | d | φ | H1 | H2 | h1 | h2 | h3 | h4 | a1 | a2 | b1 | b2 | C | C1 | C2 | n×d | 2× d1 | n× d2 | n× d3 |
PZI-400 | 400 | 540 | 495 | 535 | 85 | 120 | 35 | 500 | 750 | 988 | 250 | 462 | 723 | 1250 | 300 | 300 | 400 | 400 | 410 | 190 | 70 | 4×?19 | 2×?15 | 4×?17 | 16×?23 |
PZI-500 | 500 | 640 | 600 | 640 | 85 | 120 | 35 | 600 | 750 | 988 | 300 | 512 | 673 | 1250 | 300 | 300 | 400 | 400 | 470 | 230 | 70 | 4×?19 | 2×?15 | 4×?17 | 16×?23 |
PZI-600 | 600 | 760 | 705 | 755 | 100 | 136 | 42 | 600 | 750 | 1065 | 350 | 602 | 968 | 1250 | 300 | 300 | 400 | 400 | 520 | 360 | 80 | 4×?19 | 2×?15 | 6×?17 | 20×?25 |
PZI-800 | 800 | 960 | 920 | 975 | 100 | 135 | 42 | 600 | 750 | 1065 | 450 | 702 | 868 | 1250 | 300 | 300 | 400 | 400 | 625 | 360 | 80 | 4×?19 | 2×?15 | 6×?17 | 24×?30 |
PZI-1000 | 1000 | 1160 | 1120 | 1175 | 115 | 160 | 50 | 700 | 900 | 1265 | 550 | 842 | 1119 | 1500 | 400 | 400 | 500 | 500 | 720 | 450 | 100 | 4×?19 | 2×?15 | 6×?17 | 28×?30 |
型號 | 操縱臺 | 閘閥 | 短管 | 操作 行程 | 質量(Kg) | |||||||||||||||
B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | 帶短管 | 無短管 | ||
PZ2-1200 | 500 | 400 | 250 | 22 | 700 | 900 | 1296 | 780 | 652 | 40 | 120 | 23 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 |
防爆礦用電動配水閘閥技術參數
型 號 | PZI-400 | PZI-500 | PZI-600 | PZI-800 | PZI-1000 | |
公稱直徑（毫米） | 400 | 500 | 600 | 800 | 1000 | |
介 質 | 水 | |||||
介質溫度 | 常 溫 | |||||
操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
壓力（公斤力/厘米2） | 工作壓力 | 1 | ||||
試驗壓力 | 2.5 | |||||
操縱方式 | 手 動 操 作 | |||||
制造工藝 | 鑄造/焊接 | |||||
重量（公斤） | 帶法蘭短管 | 370 | 450 | 637 | 851 | 1431 |
不帶法蘭短管 | 289 | 345 | 494 | 656 | 1122 | |
備注 | PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 | |||||
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
四、以上價格均為虛價，有意者請聯系我們。
我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供zui新的閥門知識、zui好的服務、zui佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為世界ling先的閥門制造商。
上海岑一電動閥門有限公司以高品質的產品和良好的企業信譽與您建立永jiu的友誼和真誠的合作。公司全體員工歡迎您的光臨指導，使我們的企業更加輝煌，使我們的合作更加愉快。
