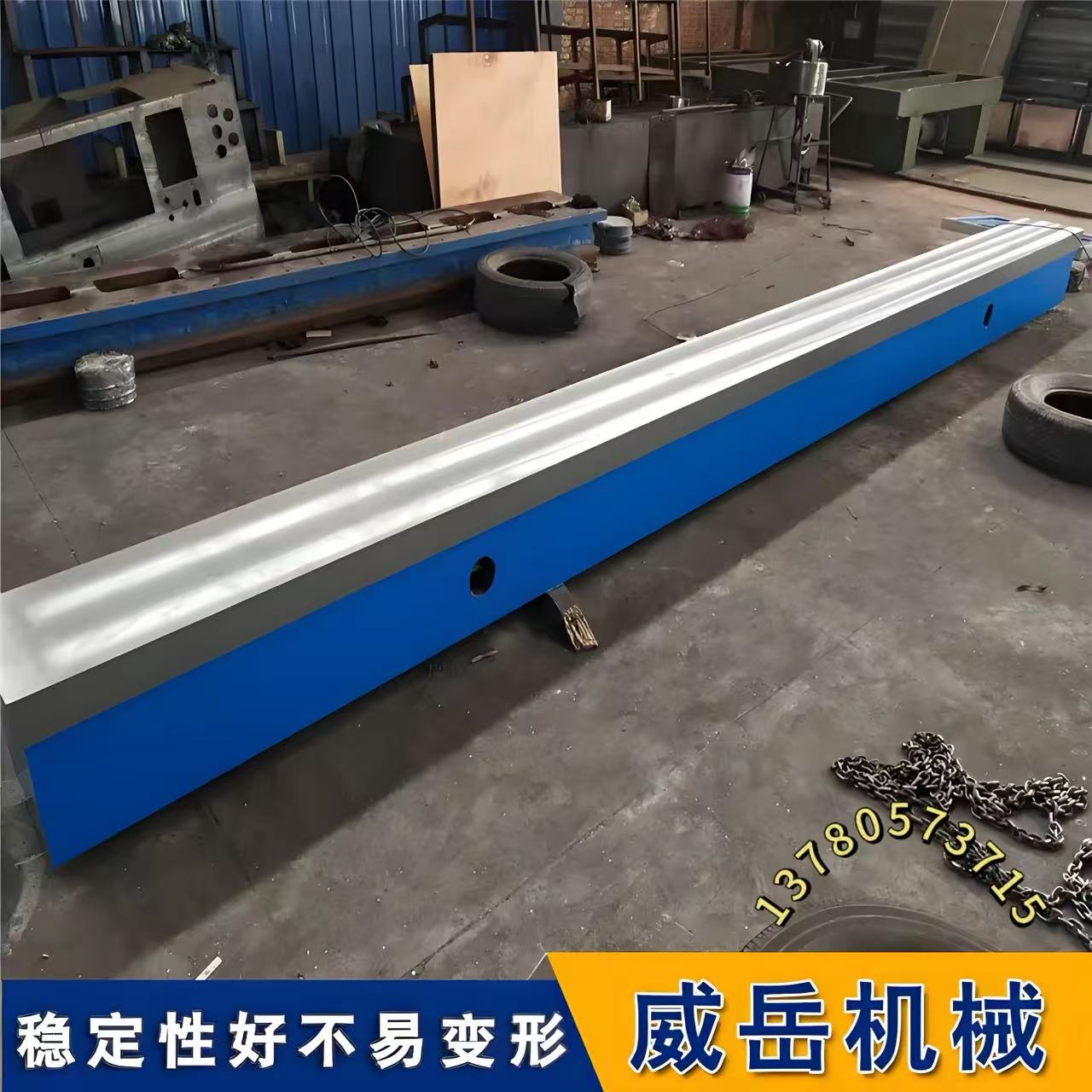

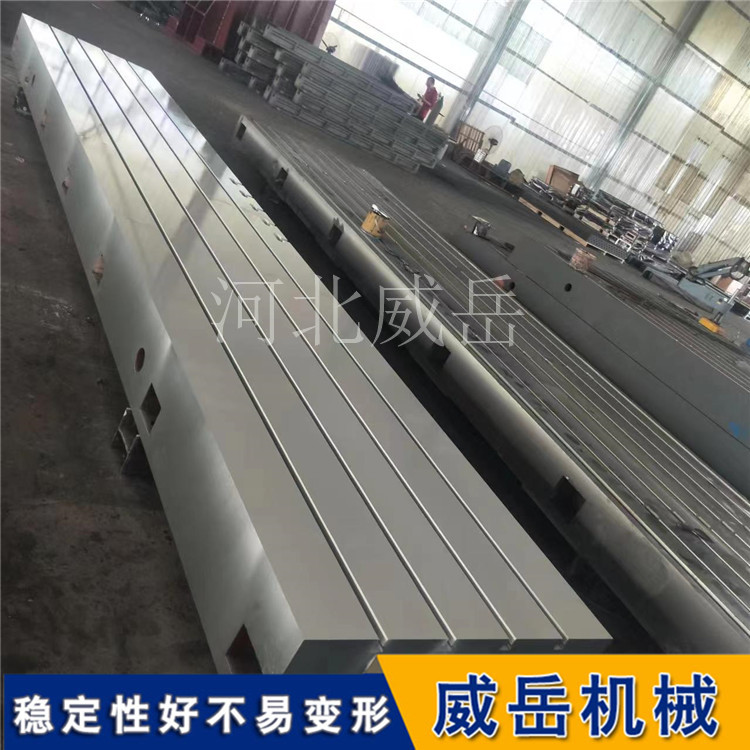

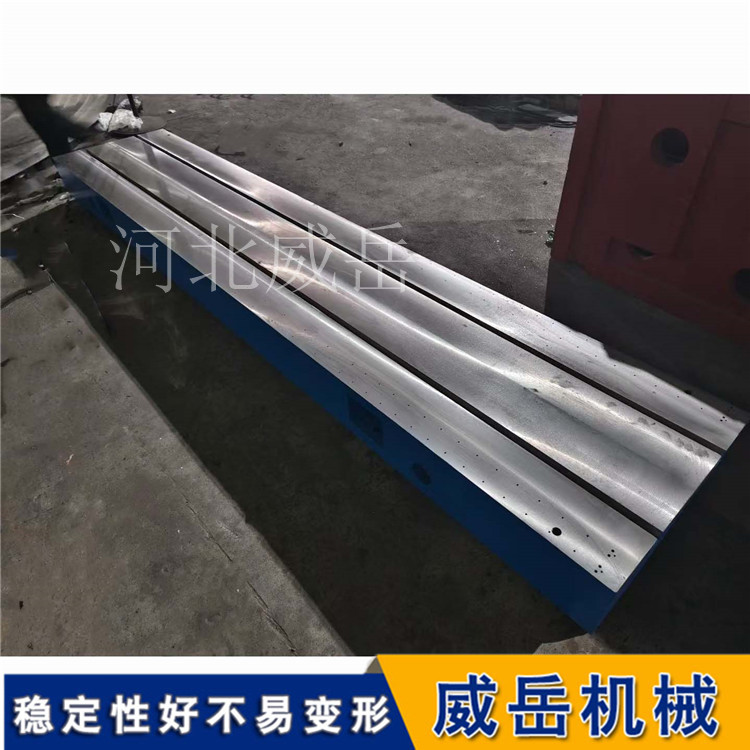

T型槽鑄鐵平臺，一個帶有很多條標準T型槽的、非常平整且堅固的鑄鐵臺子。它的核心作用，就是為機械裝配、檢測、焊接等工作提供一個精和準、穩固且能靈活固定工件的基準平面。
核心結構
T型槽鑄鐵平臺主要由三部分構成：
工作面：比較上層的平整臺面，上面加工有若干條平行的T型槽。
加強筋：位于臺面下方，呈網格狀或放射狀分布，作用是大幅增強平臺的剛性，防止變形。
支撐腿：底部的支撐結構，通常設有地腳螺栓孔，用于安裝和調平。
關鍵特點與優勢
靈活高和效的固定方式
T型槽是它比較核心的設計。槽的橫截面像一個倒過來的“T”字，可以配合T型螺栓、壓板等專用配件使用。
怎么用：將T型螺栓的頭部從槽的一端滑入，移動到需要固定的工件位置，然后旋轉螺栓并擰緊壓板，就能牢牢固定住工件。
優點：這種固定方式無需在平臺上鉆孔，可以根據工件大小和形狀自由調整固定和位置，非常靈活方便，能顯著提高工作效率。
堅固耐用的材質與工藝
材質：通常采用HT200-300高強度灰鑄鐵，這種材料耐磨、減震，而且尺寸穩定。
時效處理：鑄造后，平臺會經過兩次嚴格的人工時效處理（例如加熱到600-700℃后緩慢冷卻），以徹和底消除內部應力，保證平臺長期使用不變形，精度保持性好。
工作硬度：工作面硬度通?？刂圃?/span>HB170-240之間，既保證了耐磨性，又便于進行刮研加工。
可靠的承載能力
得益于箱體式結構和加強筋設計，T型槽平臺的剛性很強，受力均勻。常規產品的承載能力范圍很廣，可以從500kg到100噸不等，能夠承受重型設備或工件的壓力及工作時的振動。
T型槽鑄鐵平臺精和確的精度等級
平臺工作面的平面度有嚴格的等級劃分。根據國家標準，主要分為0、1、2、3四個等級。
0級：精度比較高，用于精和密檢測、計量等。
1、2級：用于常規的裝配、檢驗、劃線等工作。
3級：用于焊接、粗加工等對精度要求不高的場合。
高精度的平臺工作面通常會采用刮研工藝處理，通過涂色對研來檢驗接觸點，確保平面度達標。
T型槽鑄鐵平臺主要用途
由于其獨特的優勢，T型槽鑄鐵平臺廣泛應用于各類機械制造場景：
機械裝配與調試：作為基準平臺，用于裝配機床、發動機、泵閥等設備，保證各部件安裝位置準確。
精和密檢測與劃線：作為檢測工件尺寸精度、形位公差的基準，也用于毛坯件的劃線工序。
焊接與鉚焊：作為焊接工作臺，可以方便地固定大型結構件，有效控制焊接變形。
實驗測試：作為電機、振動等測試設備的穩固底座。
T型槽鑄鐵平臺如何選型？
在選購時，你需要明確以下幾個關鍵參數：
尺寸：你需要的工作面長、寬、高是多少？是否需要考慮多塊平臺拼接以得到更大的工作面？
精度等級：你的主要用途是什么？根據用途選擇對應的0、1、2、3級精度。
T型槽規格：你常用的固定螺栓是多大？需要明確槽口寬度、槽間距和槽深（例如“28-150”表示槽寬28mm，槽心距150mm）。
承載要求：你計劃放置的比較重工件或設備有多重？載荷分布情況如何？確保平臺的額定承載能力能滿足要求。
T型槽鑄鐵平臺使用與維護貼士
使用環境：比較好在20±5℃的恒溫環境中使用，避免溫度變化影響測量精度。
安裝調平：安裝時必和須用水平儀仔細調整平臺，使其處于水平狀態，所有支撐點受力均勻。
日常清潔：使用后及時清理T型槽內的鐵屑、油污等雜物，保持清潔。
防銹處理：長期不用時，應清洗工作面并涂上防銹油，覆蓋防塵罩，存放在干燥通風處。
定期檢定：為了保證精度，建議每年至少進行一次平面度的專業檢定。
